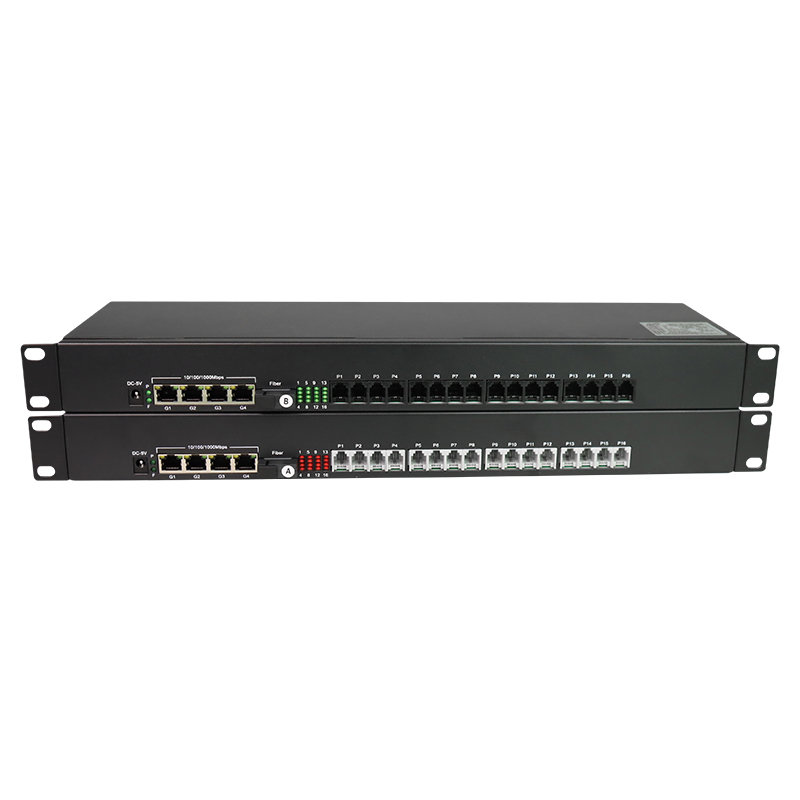

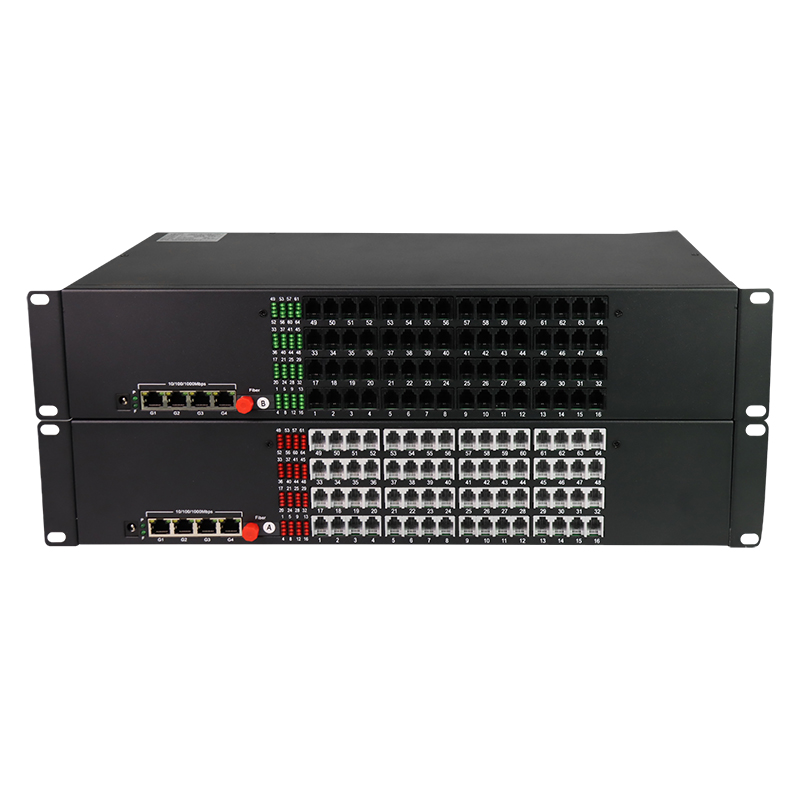

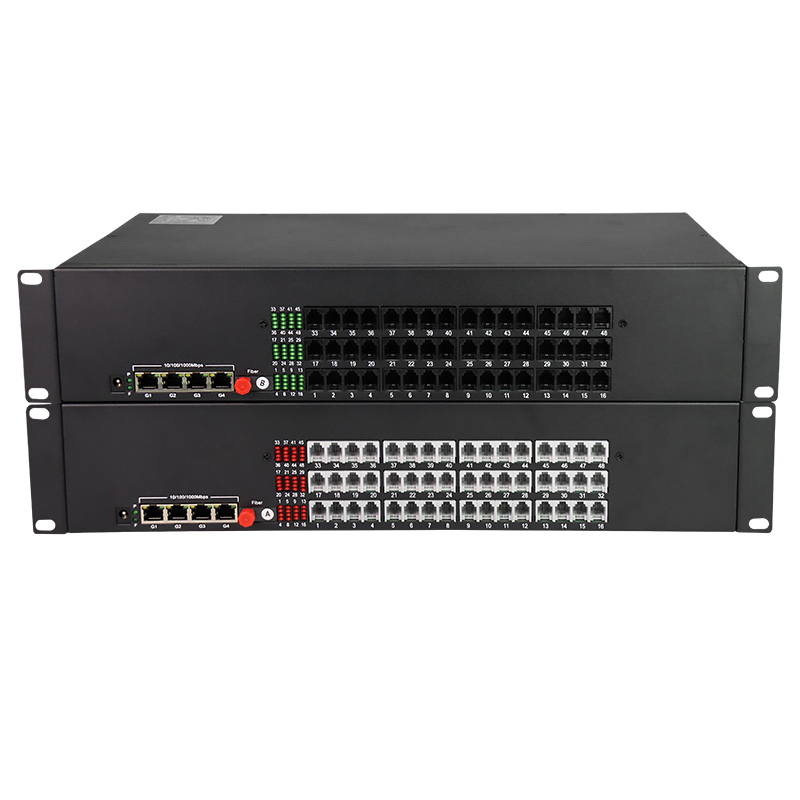

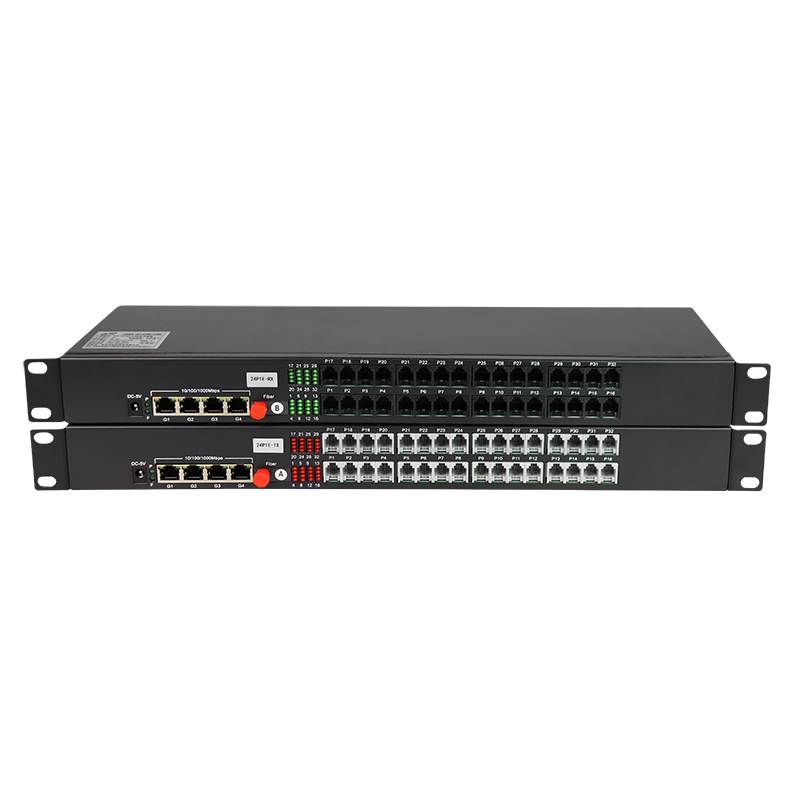

产品描述

1-64路电话+4路千兆隔离网络是我公司独立研发的具有一系列功能齐全的电话语音设备， 设备由超大规模集成电路构成，功能强、品质高。可提供1-64路独立电话接口，所有接口采用PCM模块化设计，支持热插拔和4路千兆隔离以太网传输设备，实现电话和网络双隔离，4个千兆隔离网络互不干扰。

产品特点：

◆ 每台提供64路电话接口(p1-p64固配)。
◆ 可选配4路10/100/1000M的隔离以太网接口
◆ 电话接口为 (RJ11水晶头可以直插)。
◆ 采用传统PSTN普通话音，每路话音占用一个64K信道，支持来电显示
◆ 机架式设计、造型美观，安装操作方便。
◆ 完善的状态显示功能，便于维护管理。
◆ 尺寸结构机架式。

电话接口特点：

   接口数量：64路电话接口((p1-p64固配)
   话路特性：符合《邮电部电话交换设备总技术规范》
   语音编码：PCM编码，每路语音64Kbps
   串音衰耗：≥65dB
   衡重杂音：≤63.7dBmop
   插入损耗：-3±0.75dB
   频率特性：300～3400Hz(-0.6～+3dB)
   中继口（FXO）：与交换机连接
   二线交流输入阻抗：200+680//0.1 Ω (三元件)
   振铃电压：35～150V
   振铃频率：17～60HZ
   回损： 20 db
   用户口（FXS）：与用户电话机连接
   二线交流输入阻抗：200+680//0.1 Ω (三元件)
   用户线环路电阻：小于1KΩ（包括话机）
   振铃电压峰峰值： 110～150V
   振铃频率： 22~28HZ
   馈电电压：28V
   馈电电流：20~50mA；
   回损： 20 db
   铃流：AC90正负15V

以太网接口特点：

   接口数量：4个千兆隔离以太网接口
   速      率：10M/100/1000M，全双工，半双工完全自适应
   协      议: 支持IEEE 802.3，IEEE 802.1Q(VLAN)
   物理接口：RJ45座,支持AUTO-MDIX(交叉线直通线自适应

供电条件：

◇ 输入电压： AC220V；DC5V/2A

适用环境：

各大通信运营商、政府及企事业单位。

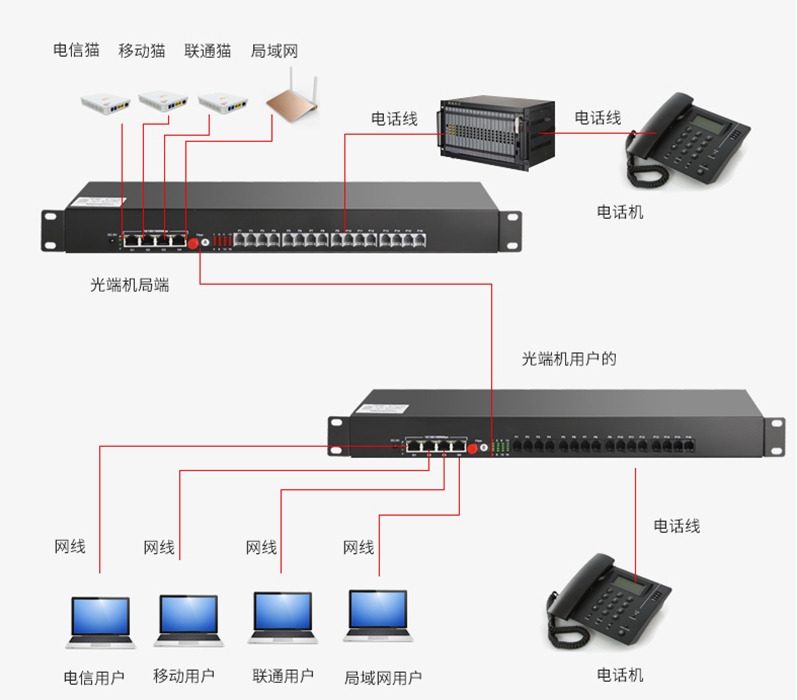

连接示意图

产品选型
