产品特点

◆ 即插即用的设计使得安装简便易行，无需进行现场调节

◆ 可选配1路/2路线速度为10/100M的以太网接口（选配）

◆ 电话接口为RJ11（RJ11水晶头可以直插）

◆ 采用传统PSTN普通话音，每路话音占用一个64K信道，支持来电显示

◆ 体积小、造型美观，安装操作方便

◆ 完善的状态显示功能，便于维护管理

◆ 符合《邮电部电话交换设备总技术规范》

◆ 传输模拟电话和传真信号

◆ 优质金属外壳，配合烤漆工艺，实用美观

◆ 方便现场布线，维护简单，传输性能好，容量大

产品参数

品　　牌：拓轩

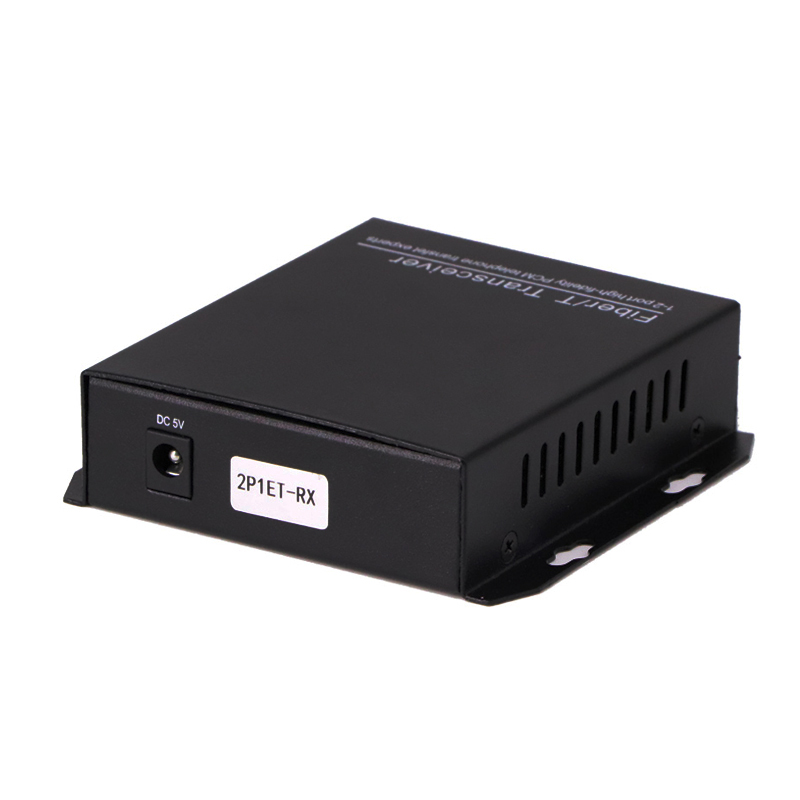

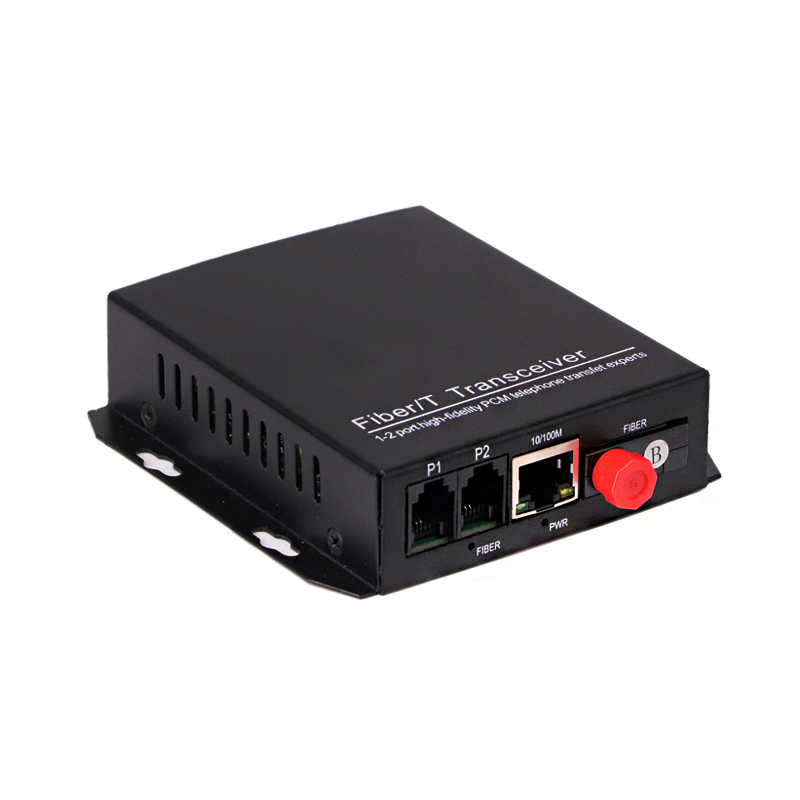

产品名称：2路电话光端机

产品型号：TX3-2P

类      型：独立式/插卡式(可订做成上4U机架) -机架式

防雷等级：三级防雷

光纤类型：单模单纤

光纤接口：FC圆型带螺纹 / SC方形

传输距离：0-20公里

工作温度：-40 ~ 85℃

工作电压：AC90 - 260V /50HZ

电源功耗：10W（Input：DC5V 2A）

发射波长：1310nm

接收波长：1550nm

发射功率：-8dBm～-3dBm

接收灵敏度：< -35dBm

光饱和度：-3dB

光损耗：0.4dBm/km

光纤传输距离：单模传输20公里,多模传输500米

电话接口：RJ11

语音编码：PCM编码，每路语音64kbps

串音衰耗：≥65dB

衡重杂音：≤63.7dBmop

插入损耗：-3±0.75dB

频率特性：300～3400Hz（-0.6～+3dB）

二线交流输入阻抗：200+680//0.1Ω （三元件）

振铃电压：35~150V

振铃频率：17~60HZ

回损：20db

铃流：AC90正负15V

速率：10M/100M，全双工，半双工完全自适应

实际传输带宽：每个网口25M

协议：支持IEEE 802.3，IEEE 802.1Q（VLAN）

物理接口：RJ45座,支持AUTO-MDIX（交叉线直通线自适应）

平均无故障时间：≥10万小时

装箱清单：发射机一台，接收机一台，电源适配器二个，使用手册一本，保修卡一份，合 格证一份.

连接示意图

应用矿井内线互打连接示意图
