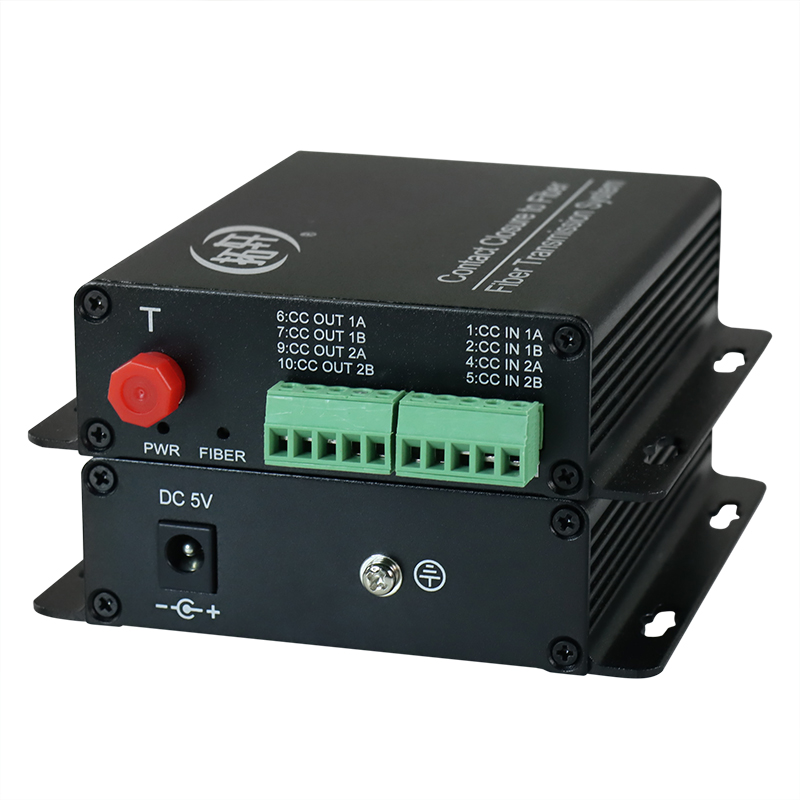

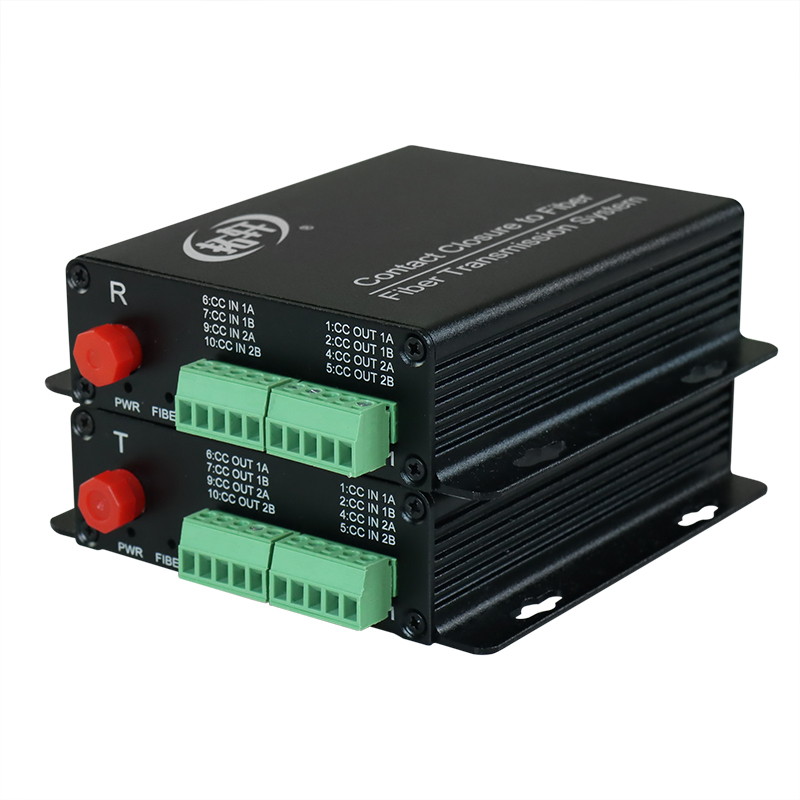

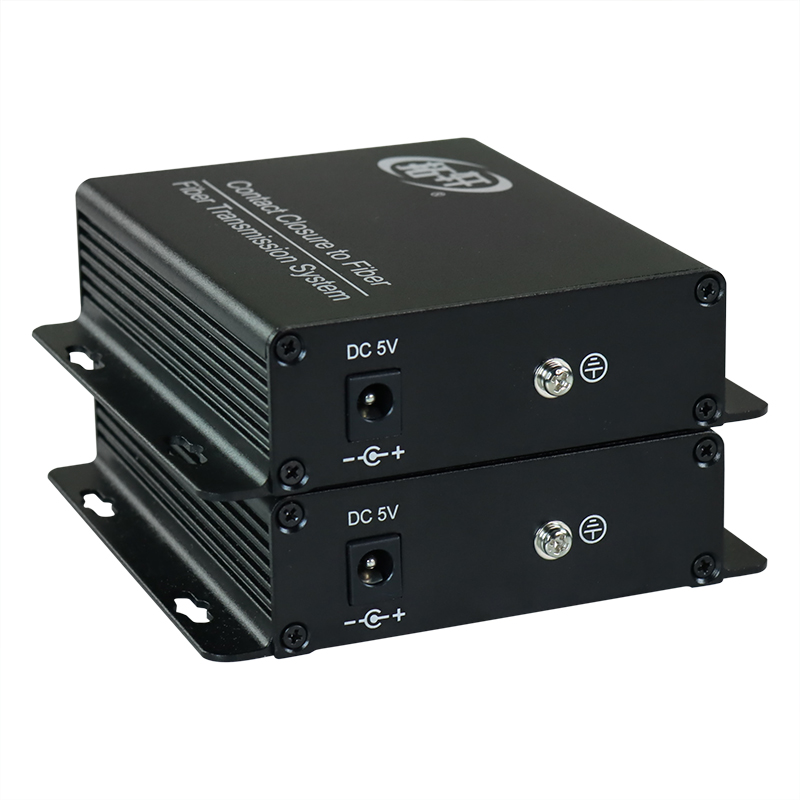

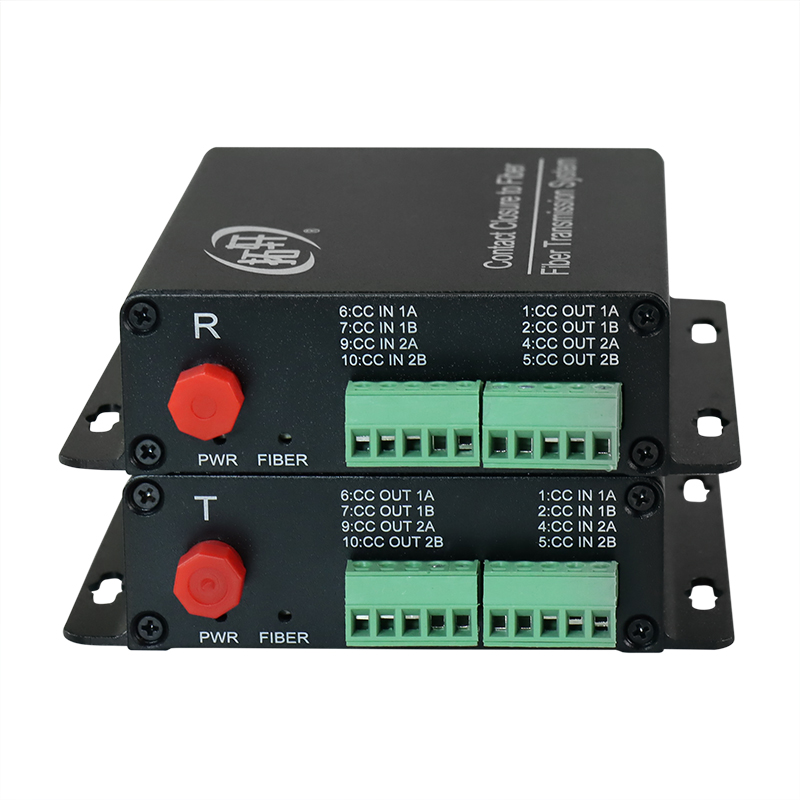

4路开关量光端机是专为长距离光纤传输而设计，采用自主研发的非压缩数字光电转换技术，使用光纤点对点传输开关量，实现无延时、高可靠性的开关量控制传输。单根光纤可同时传输1~128路开关量信号。
技术指标
输入电源范围：5V
输入通道：4路
输出通道：4路
输入电气参数：干节点，不带电(短接或断开)
输出电气参数：干节点，不带电(短接或断开)
输出继电器最大切换电压：250VAC/220VDC
输出继电器最大切换电电流：2A
输出继电器机械耐久性：100000000次
继电器最大输出功率：60W
常开常闭：常开
单模多模：单模
波长：1310/1550
光口类型：FC
传输距离：20公里
LED指示：
☆电源
☆光路灯
☆数据收发灯
端子类型：凤凰端子
环境指标：
☆工作温度：-40℃ ~ 80℃
☆存储温度：-40℃ ~ 85℃
☆MTBF：>100000小时
LED指示灯描述 :
LED | 描述 |
电源指示灯/PWR | 插上电源后，灯亮 |
光纤指示灯/FIBER | 当光纤接入设备，光口指示灯亮 |
连接示意图
安装步骤：
发射端连接信号源或其他输出设备，接入光纤，打开电源
接收端连接报警主机，接入光纤，打开电源
订购型号
产品配置 | 产品型号 | 尺寸 | 电源 |
1路正向开关量 | TX4-1ZK | 110*104*29mm | DC 5V1A |
2路正向开关量 | TX4-2ZK | 110*104*29mm | DC 5V1A |
4路正向开关量 | TX4-4ZK | 110*104*29mm | DC 5V1A |
8路正向开关量 | TX4-8ZK | 167*113*29mm | DC 5V2A |
16路正向开关量 | TX4-16ZK | 167*113*45mm | DC 5V2A |
32路正向开关量 | TX4-32ZK | 485*225*45mm | AC 100~240V |
1路双向开关量 | TX4-1SK | 110*104*29mm | DC 5V1A |
2路双向开关量 | TX4-2SK | 110*104*29mm | DC 5V1A |
4路双向开关量 | TX4-4SK | 167*113*29mm | DC 5V1A |
8路双向开关量 | TX4-8SK | 167*113*45mm | DC 5V2A |
16路双向开关量 | TX4-16SK | 485*225*45mm | AC 100~240V |
