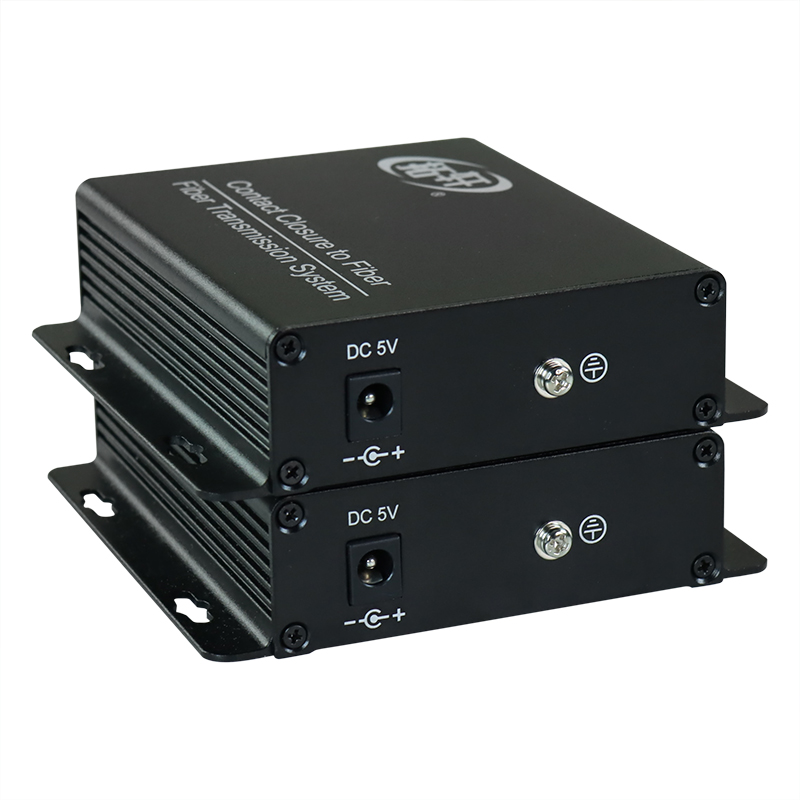

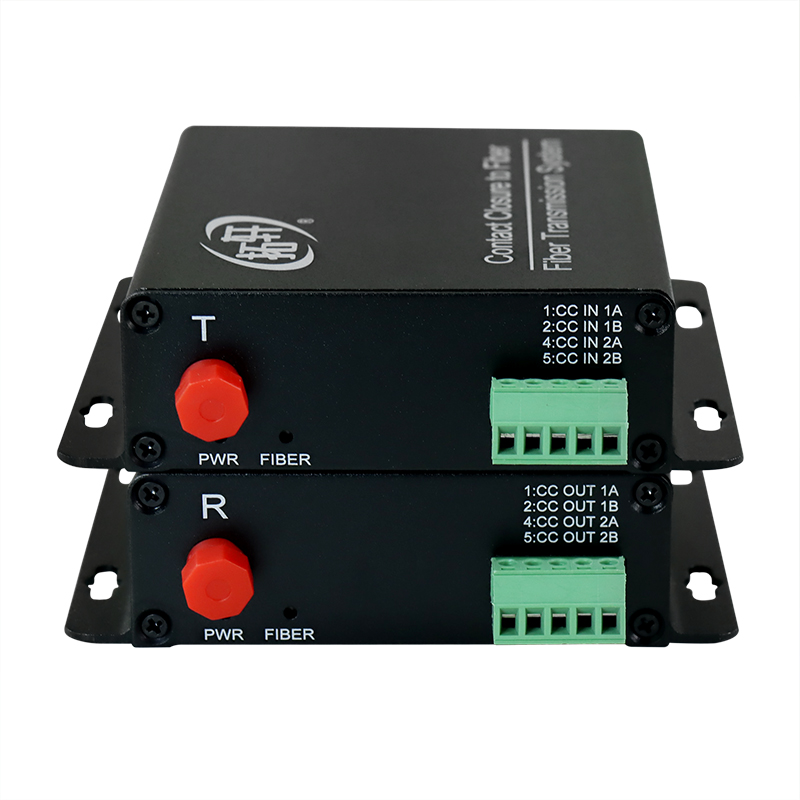

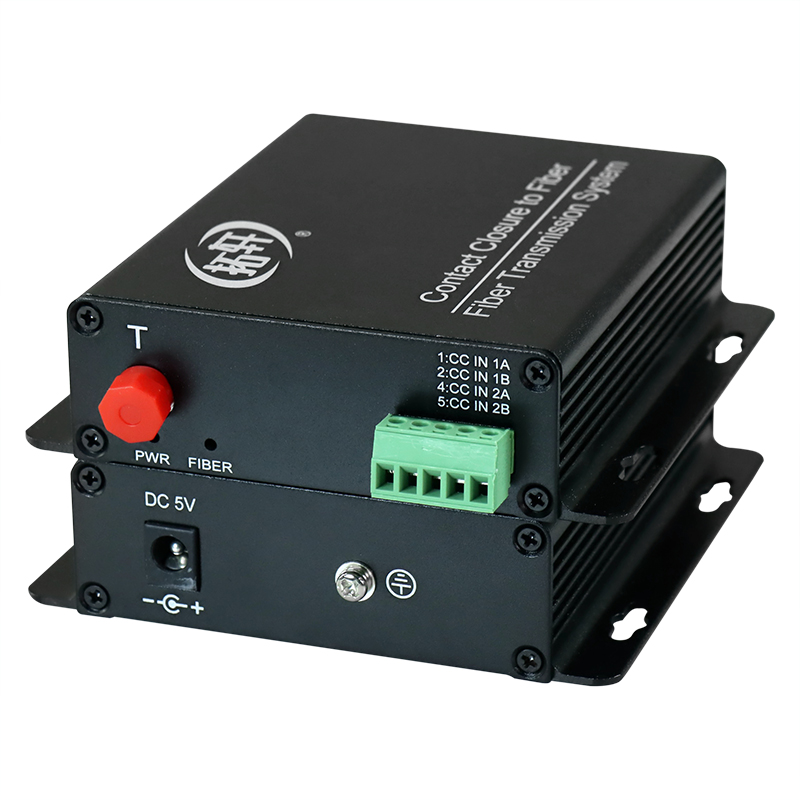

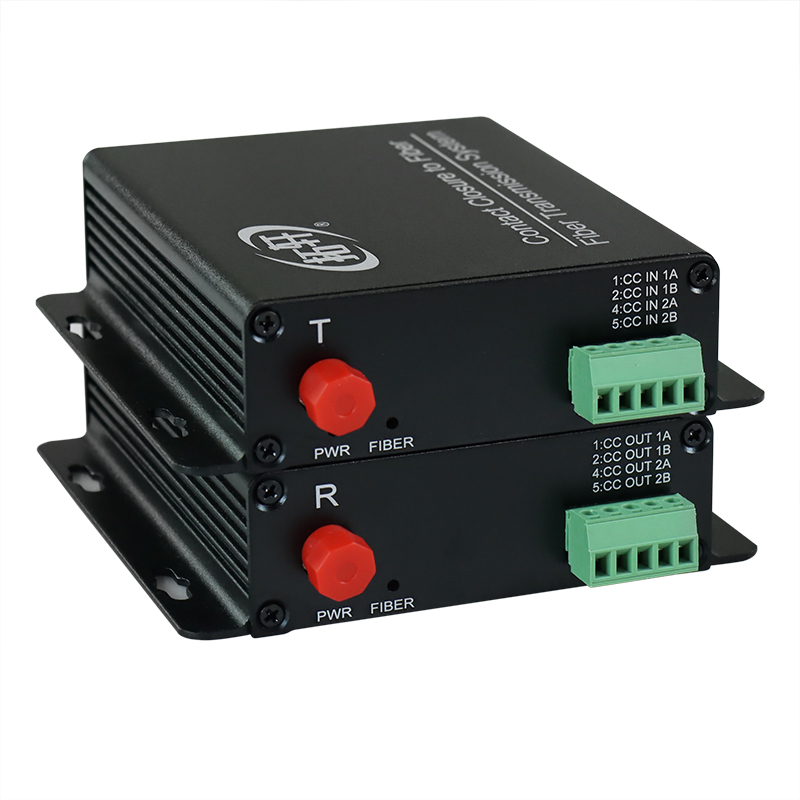

2路正向开关量光端机

2路开关量光端机是专为长距离光纤传输而设计,采用自主研发的非压缩数字光电转换技术,使用光纤点对点传输开关量,实现无延时、高可靠性的开关量控制传输。单根光纤可同时传输1~128路开关量信号。

服务热线:400-996-8609

产品详情 规格参数

技术指标

输入电源范围:5V

输入通道:2路

输出通道:2路

输入电气参数:干节点,不带电(短接或断开)

输出电气参数:干节点,不带电(短接或断开)

输出继电器最大切换电压:250VAC/220VDC

输出继电器最大切换电电流:2A

输出继电器机械耐久性:100000000次

继电器最大输出功率:60W

常开常闭:常开

单模多模:单模

波长:1310/1550

光口类型:FC

传输距离:20公里

LED指示:

☆电源

☆光路灯

☆数据收发灯

端子类型:凤凰端子

环境指标:

☆工作温度:-40℃ ~ 80℃

☆存储温度:-40℃ ~ 85℃

☆MTBF:>100000小时



LED指示灯描述 :



LED

描述

电源指示灯/PWR

插上电源后,灯亮

光纤指示灯/FIBER

当光纤接入设备,光口指示灯亮




连接示意图




安装步骤:

发射端连接信号源或其他输出设备,接入光纤,打开电源

接收端连接报警主机,接入光纤,打开电源


订购型号

产品配置

产品型号

尺寸

电源

1路正向开关量

TX4-1ZK

110*104*29mm

DC 5V1A

2路正向开关量

TX4-2ZK

110*104*29mm

DC 5V1A

4路正向开关量

TX4-4ZK

110*104*29mm

DC 5V1A

8路正向开关量

TX4-8ZK

167*113*29mm

DC 5V2A

16路正向开关量

TX4-16ZK

167*113*45mm

DC 5V2A

32路正向开关量

TX4-32ZK

485*225*45mm

AC 100~240V

1路双向开关量

TX4-1SK

110*104*29mm

DC 5V1A

2路双向开关量

TX4-2SK

110*104*29mm

DC 5V1A

4路双向开关量

TX4-4SK

167*113*29mm

DC 5V1A

8路双向开关量

TX4-8SK

167*113*45mm

DC 5V2A

16路双向开关量

TX4-16SK

485*225*45mm

AC 100~240V



技术指标

输入电源范围:5V

输入通道:1~128路

输出通道:1~128路

输入电气参数:干节点,不带电(短接或断开)

输出电气参数:干节点,不带电(短接或断开)

输出继电器最大切换电压:250VAC/220VDC

输出继电器最大切换电电流:2A

输出继电器机械耐久性:100000000次

继电器最大输出功率:60W

常开常闭:常开

单模多模:单模

波长:1310/1550

光口类型:FC

传输距离:20公里

LED指示:

☆电源

☆光路灯

☆数据收发灯

端子类型:凤凰端子

环境指标:

☆工作温度:-40℃ ~ 80℃

☆存储温度:-40℃ ~ 85℃

☆MTBF:>100000小时



LED指示灯描述 :



LED

描述

电源指示灯/PWR

插上电源后,灯亮

光纤指示灯/FIBER

当光纤接入设备,光口指示灯亮



安装步骤:

发射端连接信号源或其他输出设备,接入光纤,打开电源

接收端连接报警主机,接入光纤,打开电源
