功能特点

◆ 自动适应100Mbps和1000Mbps环境，便于网络的升级；

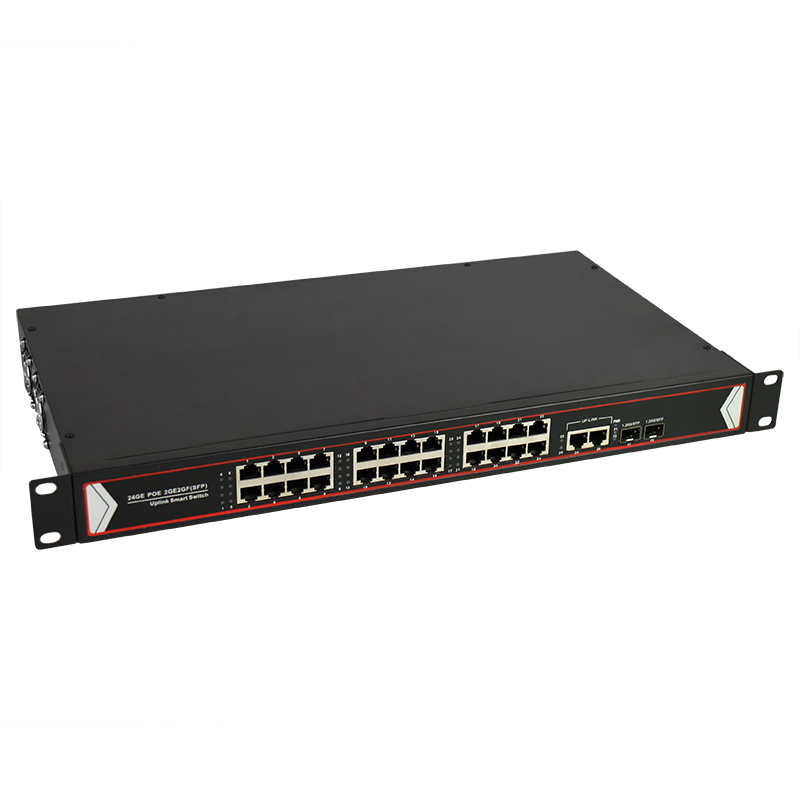

◆ 设备提供24个以太网电口，2个以太网光口；

◆ 以太网端口支持标准IEEE802.3af供电；

◆ 以太网供电端口最大功率为15.4W；

◆ 支持全双工和半双工网络通信，带有自动协商能力；

技术参数

◆ 以太UTP接口

   速       率：    100M或1000M，全双工，半双工完全自适应

   协       议：    支持IEEE 802.3，IEEE 802.1Q(VLAN)

   MAC地址表：可以学习4096个MAC地址

   物理接口：     RJ45座支持AUTO-MDIX(交叉线直通线自适应)

◆ 光以太接口

   光纤端口：1.25Gbps/SFP

   速      率： 1000M，全双工或半又工模式

   协      议:    支持IEEE 802.3，IEEE 802.1Q(VLAN)

   MAC地址表:  可以学习4096个MAC地址

   物理接口：    SFP

   光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗。传输距离也可能受到光纤带宽的限制

◆ 以太网POE特性

   PoE标准：       IEEE 802.3af（端口输出功率15.4W）

   PoE类型：       末端跨接法

   PoE端口特性：端口输出功率15.4W(IEEE802.3af)

   PoE传电线芯：1/2+、3/6-线对

◆ 电气和机械特性

   电源供应：内置电源适配器（输入AC220V,输出48V 3A）

   外观结构:   机架式（可上机柜）

◆ 工作环境

   工作温度：          -10℃ ~50℃

   工作湿度：          5% ~ 95% (无凝露)

   存储温度：          -40 ℃~ 80℃

   存储湿度：          5%~ 95% (无凝露)

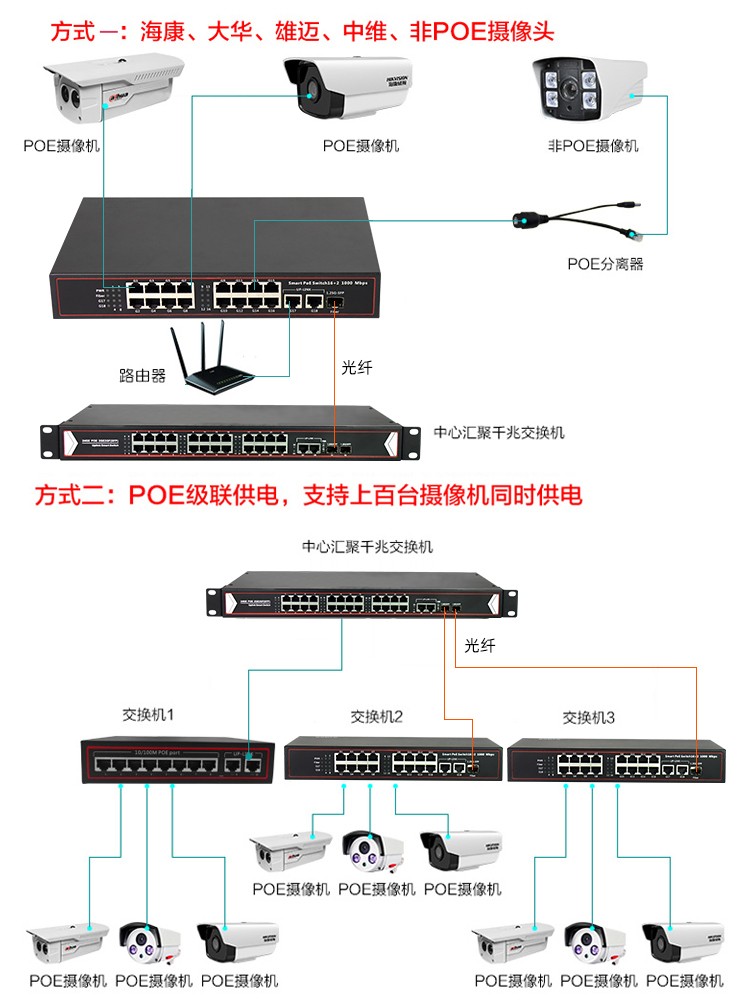

连接示意图

POE交换机广泛应用于教育、医疗、政府、金融、电力、运营商和互联网等场景下的无线AP接入、监控摄像头的接入或其他需要POE供电的设备接入，以POE和POE+的方式进行远程供电，最大程度解决无法铺设电力线缆或者电力线缆到达不了的场景。

产品参数：

※  品       牌：拓轩

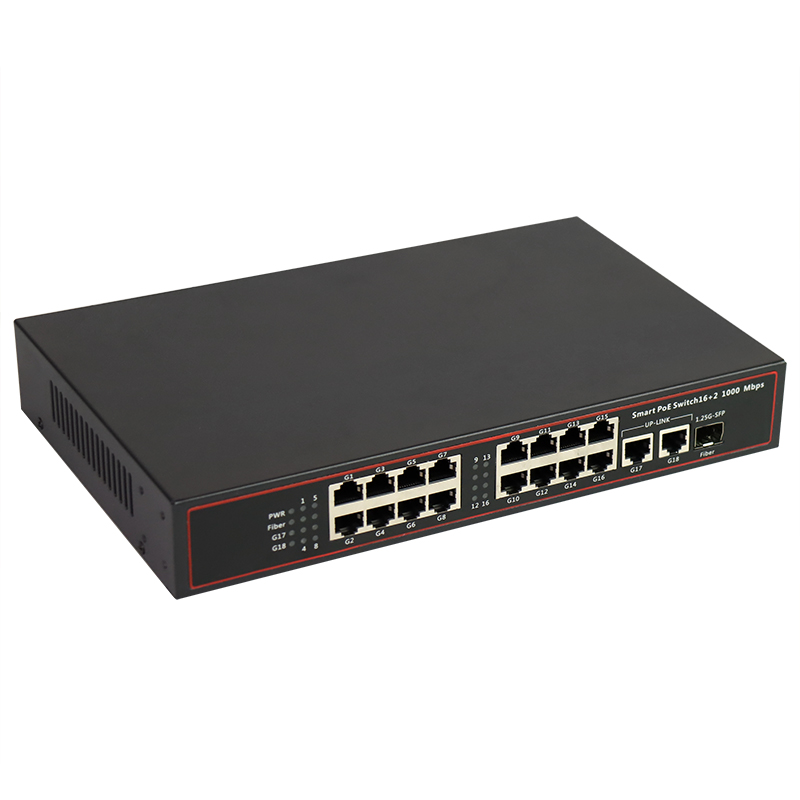

※  产品名称：全千兆16口POE+2个千兆SFP口供电网络交换机

※  产品型号：TX-POE-16GE2GF-U

※  产品描述：10/100/1000M自适应快速以太网光纤收发器

※  防雷等级：三级防雷

※  光纤接口：SFP插口

※  传输距离：单模传输20公里，多模传输500米

※  传输波长：1310nm/1550nm

※  双工方式:   全双工/半双工

※  背板带宽：52G

※  端口描述：16个10M/100M铜缆RJ45端口+2个1000M铜缆RJ45端口

※  网络介质：5类及以上非屏蔽双绞线（≦100米）

※  转发方式：存储转发

※  网络接口：RJ45（自动适应10M/100Mbps/1000Mbps环境）

※  支持协议：IEEE 802.3、IEEE 802. 3u、IEEE 802. 3x

※  网络带宽：1000Mbps (实际运行可达700-800Mbps )

※  工作环境：温度：-30℃~75℃，湿度：0~95%（无冷凝结）

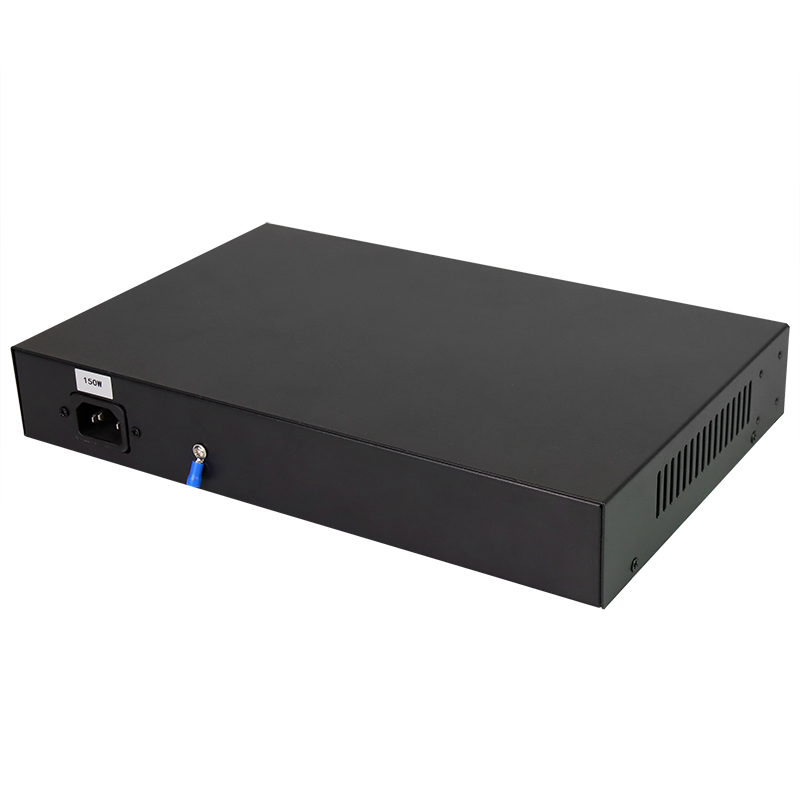

※  电源供应：内置电源适配器（输入AC220V,输出48V 3A）

※  整机功耗：120W(Input:DC48V 3000mA)

※  重       量： 1.5KG /台

※  产       地： 中国 深圳

※  制  造  商：深圳市拓轩科技有限公司

适用环境

◆ 百万高清监控传输与供电
◆ 无线AP布局传输与供电
◆ 网络电话传输、智能家居系统
◆ 城市智能交通监控系统（ITS）、平安城市、无线城市
◆ 高速公路监控系统、电子道路监控、抓拍系统
◆ 大型厂矿企业安防监控系统、网络多功能系统
◆ 远程多媒体教学/校园监控、电视会议系统
◆ 楼宇对讲、无线通信 、视频监控
