TX5-RS485/232/422三合一光端机提供RS-232/485/422串口转光纤功能,实现光纤与RS-232/485/422串口的数据双向透明传输。由于光纤传输距离远(多模2KM,单模可达20KM),抗干扰能力强,是连接远程终端单元到主机和分散式集中控制系统的长距离传输的最佳选择,由于光纤具有极强的抗干扰能力,能够有效的避免雷击,浪涌和电磁干扰等对工业数据通信设备的破坏和通信线路的干扰,保证通信系统的稳定性。
品 牌:拓轩
产品名称:RS485/422/232数据光端机(转光纤延长器)
产品型号: TX5-RS485/422/232
光纤接口: 单模单纤,FC/SC光口可选
波 特 率: 2400-115200Kbps,自动侦测信号速率
传输距离: 20KM
信号接口: RS232,RS422RS485串口
功 耗:<5W
电 源: DC5V
工作方式: 异步传输,点对点运用
光纤波长: 1310nm/1550nm
工作温度: -25°C~70C
工作湿度: 5%~95%
产品尺寸: 110mm*90mm*26mm
数 量: 2台(发射端+接收端)
产品特点
1、可同时支持1路双向RS485/232/422数据
2、自适应单多模光纤
3、零延时自动转发
4、异步传输,点对多点运用,RS-485接口与光纤转换
5、自动侦测串口速率、判别和控制数据传输方向
6、大通信速率>500Kbps
7、5VDC电压输入,外置电源
8、SC/FC接口可选,默认SC接口
9、工作波长:1310nm/1550nm
10、接口提供1500W浪涌保护,15KV静电保护
11、多模通信达到2公里,单模达到20公里
12、RS485支持32点轮询(可定制128点)

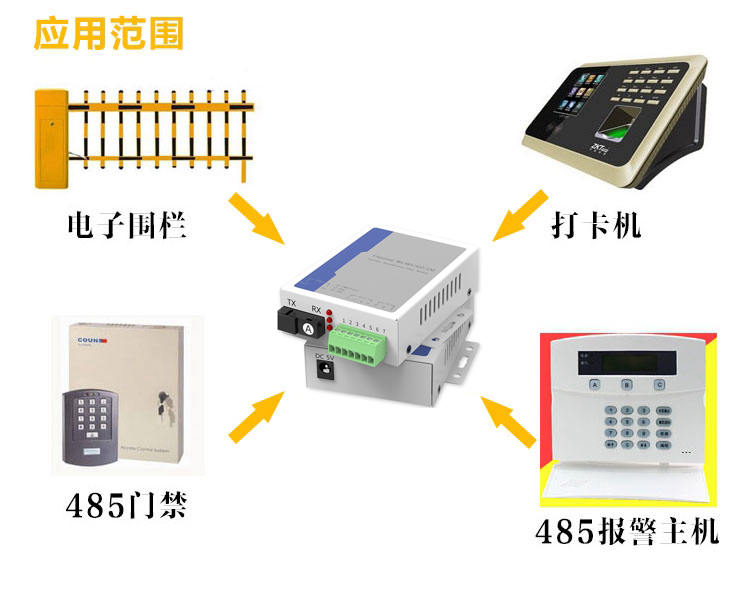

应用范围
◆门禁控制系统
◆报警控制系统
◆POS机刷卡联网系统
◆工业数据设备控制系统
◆LED屏幕控制
◆交通联网系统
485数据特性
标准 符合 EIA RS-485/422标准

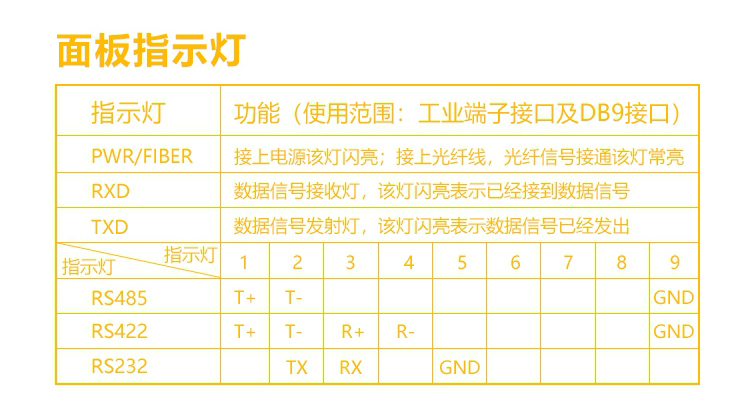

RS-485信号 T+,T-,R+,R-
光纤信号 IN,OUT
工作方式 异步工作,点对点
方向控制 采用数据流向自动控制技术,自动判别和控制数据传输方向
波特率 0-115200Kbps,自动侦测信号速率
光纤波长 1310nm/1550nm
电口传输距离 RS-485口1000米
光口传输距离 单模20-120公里
接口保护 600W浪涌保护、1500V静电保护
负载能力 RS-485口支持32个节点
电口形式 7位接线端子
232数据特性
应用场合:可支持多路数据,兼容所有控制键盘,矩阵协议,硬盘录像云台,报警复合数据,工业应用传输
物理接口:工业接线端子(标配),RJ45(订做)
控制设备:云台PTZ解码器,控制键盘,矩阵控制数据接口,高速球,工业设备
物理接口端子: 工业接线端子
DB9串口接口
RS-232数据速率 DC-250Kbps
RS-232数据误码率 小于10E-12
RS-232最大节点数 32个
RS-232最大距离 1200米
RS-232数据协议 全透明支持任意RS-232协议,包括RS-232轮询或Modbus协议
RS-232网络连接方式 支持双向全双工
RS-232(3线制) 2输入 3输出 5接地
