品       牌：拓轩

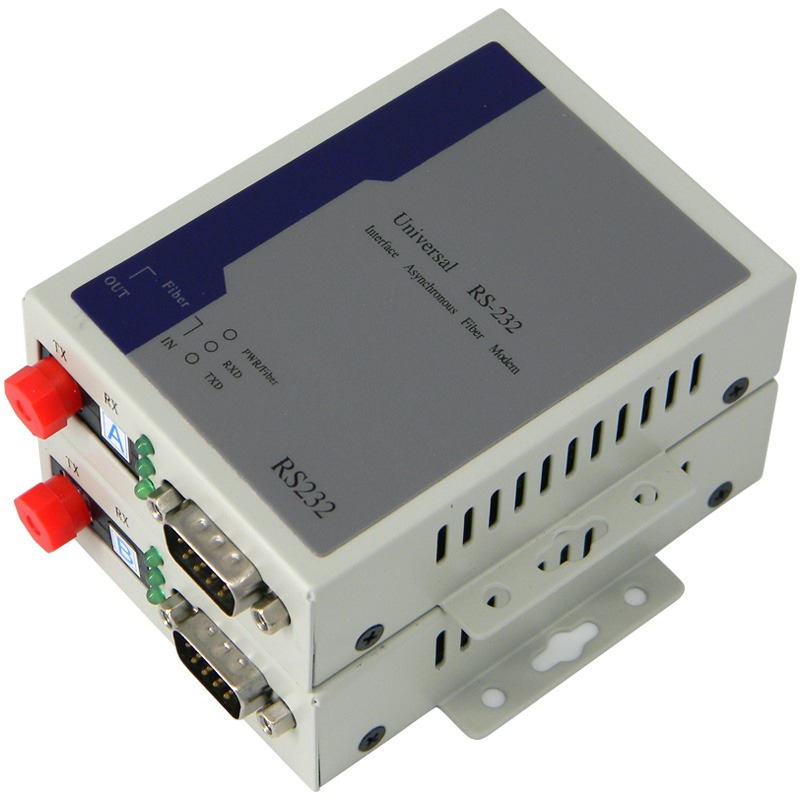

产品名称：1路双向RS232数据光猫(转光纤延长器)

产品型号：TX5-RS232

光纤接口：单模单纤，FC/SC光口可选

波  特 率：0-120Kbps,自动侦测信号速率

传输距离：20KM

信号接口：RS232,DB-9串口(对应接线2+/3-5地)

功       耗：<5W

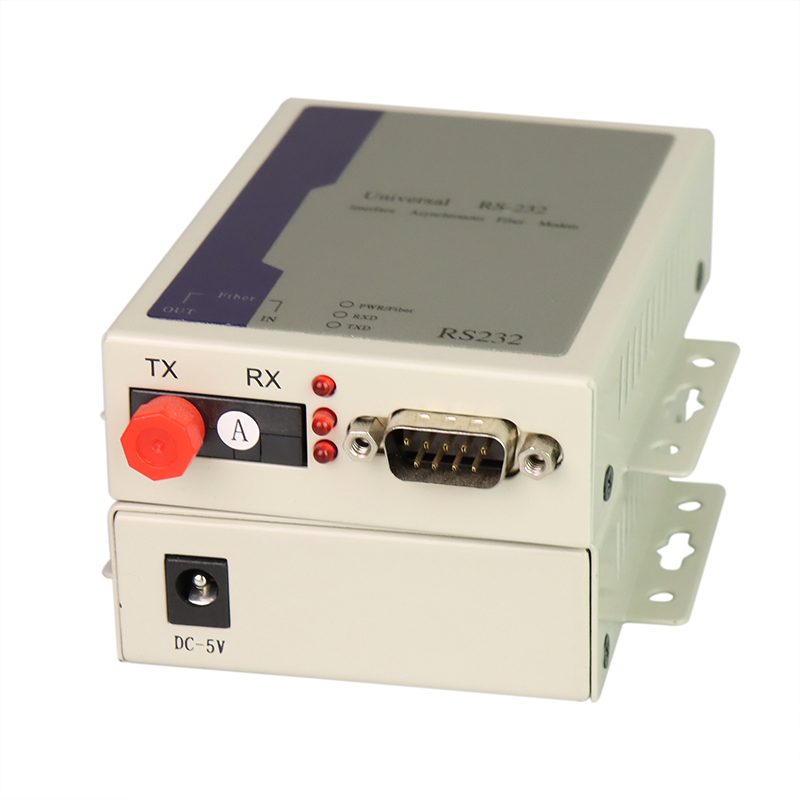

电      源：DC5V

工作方式：异步传输，点对点运用

光纤波长：1310nm/1550nm

协议标准：符合ELARS232，RS-485标准

工作温度：-25°C~70C

工作湿度：5%~95%

产品尺寸：:100mm*90mm*26mm

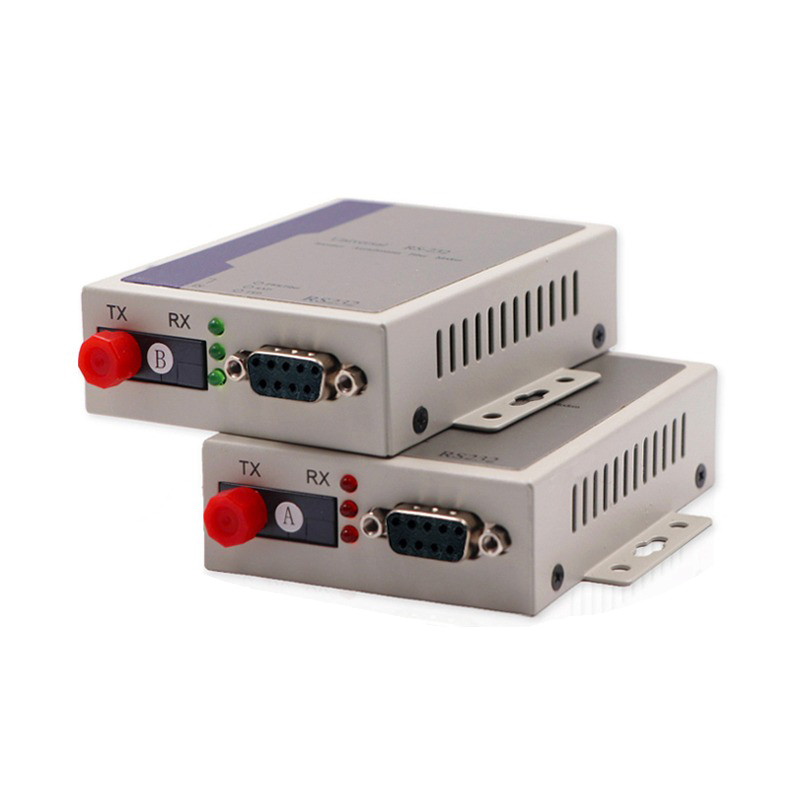

数      量：2台(发射端+接收端)

产品特点
◆ 带APC 电路，输出光功率恒定，动态范围大
◆ 支持视频无损再生中继，使视频传输可达200公里以上
◆ 支持先进的SNMP网管标准，实现远程视频网管

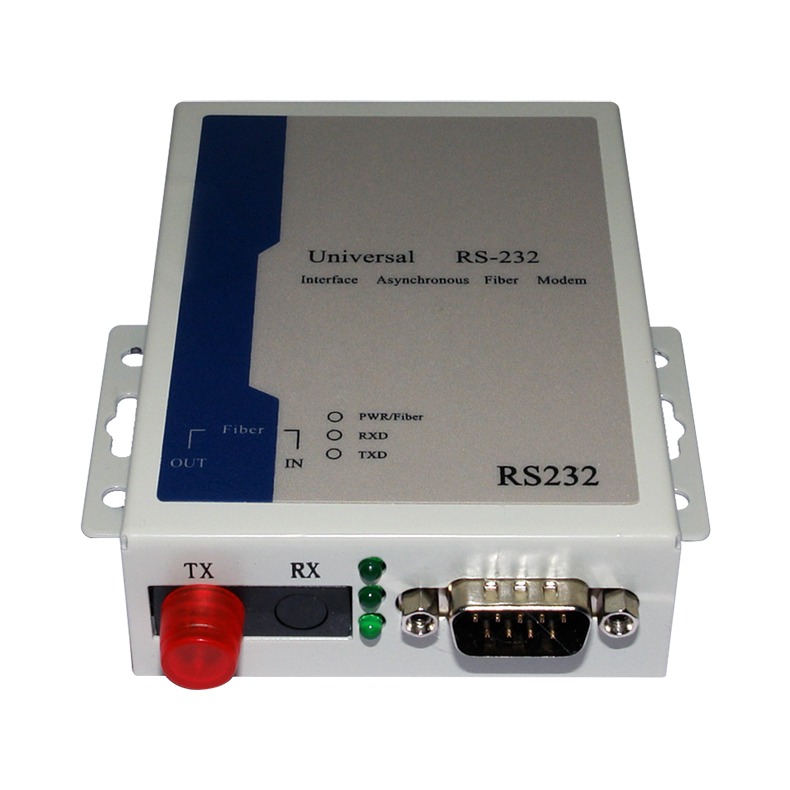

◆ 电源和光纤链路、数据状态指示的LED 可监视系统的运行状况
◆ 先进自适应技术，使用时无需进行现场的电气或光学调节
◆ 工业级设计，模块化设计使设备可靠灵活
◆ 外置电源、机壳设计外观独特
◆ 壁挂式或独立(放置于监控现场、室外或中心)

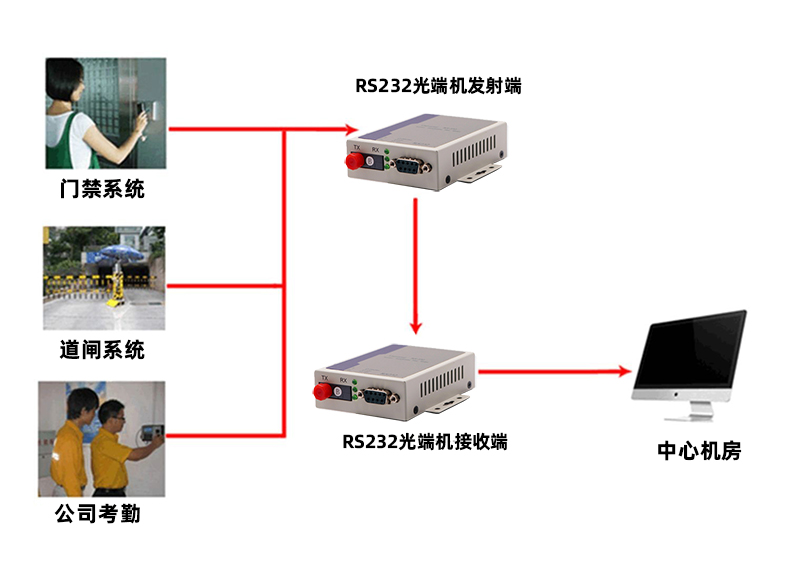

连接示意图

应用范围：

★门禁控制系统

★报警控制系统

★ POS机刷卡联网系统

★工业数据设备控制系统

★ LED屏幕控制

★交通联网系统

数据特性
应用场合：可支持多路数据,兼容所有控制键盘,矩阵协议,硬盘录像云台,报警复合数据,工业应用传输
物理接口：工业接线端子(标配),RJ45(订做)
控制设备：云台PTZ解码器,控制键盘,矩阵控制数据接口,高速球,工业设备
物理接口端子： 工业接线端子
DB9串口接口
RS-232数据速率 DC-250Kbps
RS-232数据误码率 小于10E-12
RS-232最大节点数 32个
RS-232最大距离 1200米
RS-232数据协议 全透明支持任意RS-232协议,包括RS-232轮询或Modbus协议
RS-232网络连接方式 支持双向全双工
RS-232(3线制)   2输入  3输出   5接地
环境要求
环境温度：-20 ℃～+70 ℃
贮存温度：-45 ℃～+95 ℃
相对湿度：0～95% (无冷凝结)
额定供电电压： AC850-260V/50Hz
MTBF：≥ 105 小时
电源功耗：10 w（Input:DC5V 1000mA）
