产品介绍

· 品　　牌：拓轩

· 产品名称：4路电话光端机

· 产品型号：TX3-T/R4P1ET

· 外观尺寸：110x105x28（毫米）

· 类　　型：独立式/插卡式

· 防雷等级：三级防雷

· 光纤类型：单模单纤

· 光纤接口：FC 圆型带螺纹

· 传输距离：0-20公里

· 工作温度：-40 ~ 85℃

· 工作电压：AC90 - 260V /50HZ

· 电源功耗：10W（Input：DC5V 2A）

· 包装尺寸：290x230x80（毫米）

· 重　　量：1KG / 对

· 装箱清单：发射机一台，接收机一台，电源适配器二个，使用手册一本，保修卡一份，合 格证一份.

产品特点

· 即插即用的设计使得安装简便易行，无需进行现场调节

· 每台提供1-4路电话接口（固配）

· 可选配1路线速度为10/100M的以太网接口（选配）

· 电话接口为RJ11（RJ11水晶头可以直插）

· 采用传统PSTN普通话音，每路话音占用一个64K信道，支持来电显示

· 体积小、造型美观，安装操作方便

· 完善的状态显示功能，便于维护管理

· 符合电信通信标准

· 传输模拟电话和传真信号

· 优质金属外壳，配合烤漆工艺，实用美观

· 方便现场布线，维护简单，传输性能好，容量大

适用环境

· 长距离广播电视传输系统、城市智能交通监控系统（ITS）、平安城市

· 高速公路监控系统、电子道路监控、抓拍系统

· 大型厂矿企业安防监控系统、网络多功能系统

· 远程多媒体教学/ 校园监控、电视会议系统

· 长距离广播电视、高质量视音频传输系统

· 楼宇对讲、军事通信 、军事监控

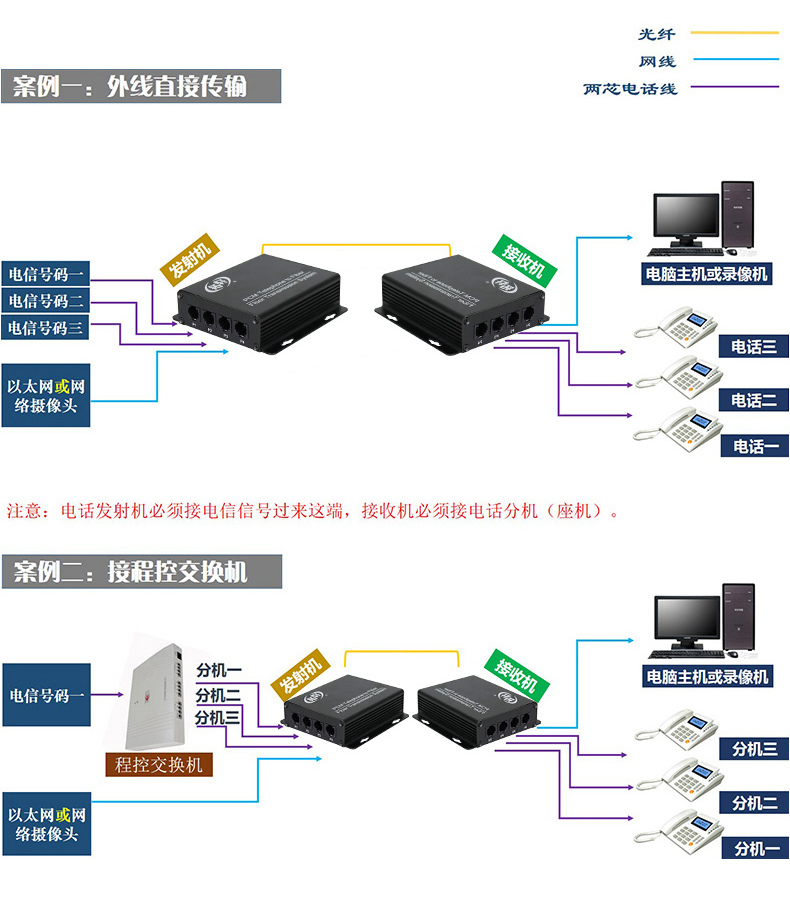

连接示意图

使用安装：

设备外壳并不防水，设备安装箱应充分考虑防水。

1、防雷，静电与接地：

我们强烈建议设备安装者充分考虑接地的雷击影响，并做好接地与防雷措施，过强的静电会使设备内的光器件与数据芯片损坏，建议对光端机的数据端口进行插拔的时候，请先将光端机的电源断开。

2、光纤与光器件：

光端机的光器机非常脆弱，对光纤进行插拔的时候需尽量小心，应避免对光器件造成永久损坏。需特别注意的是：光端机的光器件所产生的光源对人眼睛会产生永久性的损害，所以切勿用眼睛直视光端机的光器件。如需对光端机的光功率进行检测的时候，请使用光功率计一类的仪表。

3、设备与安装步骤：

（1）、光纤安装：在确认光纤链路符合安装要求的情况下请将光纤小心的插入光端机的光纤接口。

（2）、电话安装：电话接口为标准的RJ11接口，电话光端机分局端和用户端，标签纸上有标明局端接程控交换机，用户端接电话机。
