16路模拟视频光端机

16路视频光端机采用数字视频无压缩光纤传输技术,将16路视频+数据信号在单芯光纤上实时同步、无失真、高质量地传输。高质量的视频效果可满足用户的需求,即插即用的设计使得安装简便易行, 无需进行现场调节,其光模块和核心电路均采用进口工业级芯片、全表面贴装,以及先进的防雷、防电磁辐射装置等技术,稳定性高,所有的光、电接口均符合国际标准,确保了该产品能在各种复杂环境下长期无故障连续运行。

服务热线:400-996-8609

产品详情 规格参数

产品介绍

· 品  牌:拓轩

· 产品名称:16路视频光端机

· 产品型号:TX1-16V

· 外观尺寸:285x180x45(毫米)

· 类  型:桌面式(可订做成上4U机架)

· 防雷等级:三级防雷

· 光纤类型:单模单纤

· 光纤接口:FC 圆型带螺纹

· 传输距离:0-20公里

· 工作温度:-40 ~ 85℃

· 工作电压:AC90 - 260V

· 电源功耗:5W(Input:DC5V 1A)

· 包装尺寸:290x230x80(毫米)

· 重  量:1.5KG / 对

· 装箱清单:发射机一台,接收机一台,电源适配器二个,使用手册一本,保修卡一份,合格证一份.



产品特点

· 即插即用的设计使得安装简便易行,无需进行现场调节

· 16位数字编码及无压缩式视频传输

· 支持任何高分辩率视频信号

· 视频带宽:≥8MHz

· 自动兼容PAL 、NTSC 、SECAM 视频制式

· 带APC 电路,输出光功率恒定,动态范围大

· 千兆光纤传输,大容量,易升级和扩容

· 支持视频无损再生中继,使视频传输可达20公里以上

· 电源和光纤链路、数据状态指示的LED 可监视系统的运行状况

· 先进自适应技术,使用时无需进行现场的电气或光学调节

· 工业级设计,模块化设计使设备可靠灵活

· 外置电源、机壳设计外观独特

· 壁挂式或独立(放置于监控现场、室外或中心)

适用环境

· 长距离广播电视传输系统、城市智能交通监控系统(ITS)、平安城市

· 高速公路监控系统、电子道路监控、抓拍系统

· 大型厂矿企业安防监控系统、网络多功能系统

· 远程多媒体教学/ 校园监控、电视会议系统

· 长距离广播电视、高质量视音频传输系统

· 楼宇对讲、军事通信 、军事监控

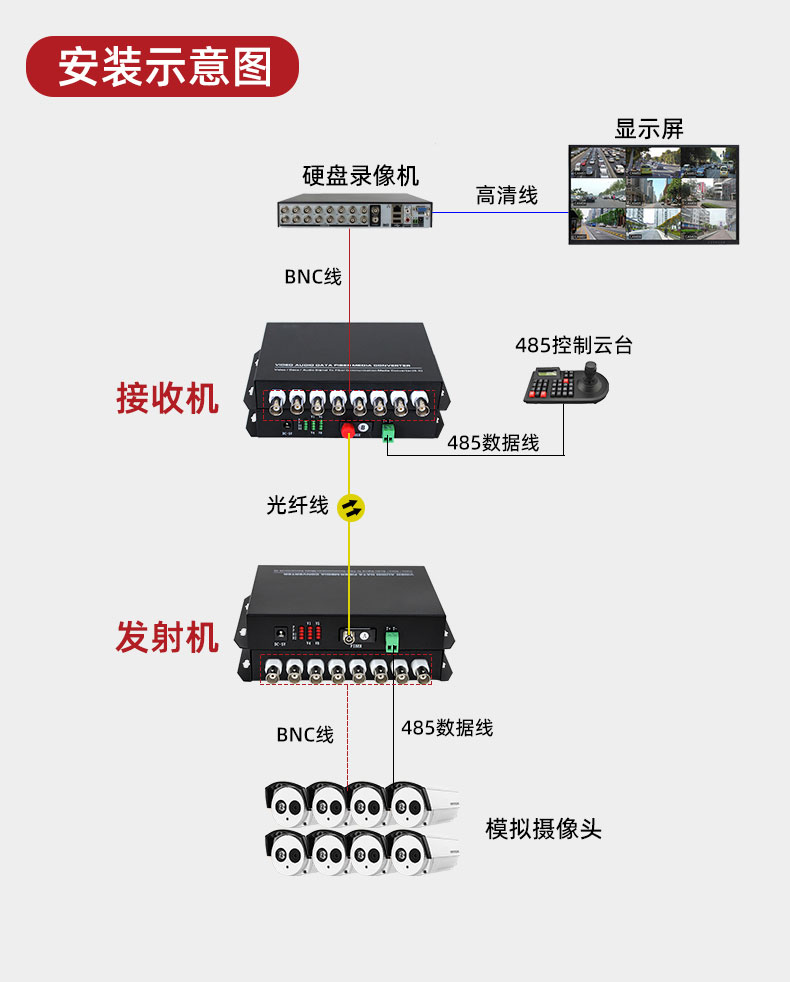

连接示意图

666 (1).jpg


更多产品选型

型号

描述

TX1-2V

2路(BMC)模拟视频+1路FC光口单模单纤20公里、桌面式、DC5V电源供电传输波长1310nm-1550nm(发射-接收)

TX1-2V1D

2路(BMC)模拟视频+1路FC光口+1路反向485数据单模单纤20公里、桌面式、DC5V电源供电传输波长1310nm-1550nm(发射-接收)

TX1-4V

4路(BMC)模拟视频+1路FC光口单模单纤20公里、桌面式、DC5V电源供电传输波长1310nm-1550nm(发射-接收)

TX1-4V1D

4路(BMC)模拟视频+1路FC光口+1路反向485数据单模单纤20公里、桌面式、DC5V电源供电传输波长1310nm-1550nm(发射-接收)

TX1-8V

8路(BMC)模拟视频+1路FC光口单模单纤20公里、桌面式、DC5V电源供电传输波长1310nm-1550nm(发射-接收)

TX1-8V1D

8路(BMC)模拟视频+1路FC光口+1路反向485数据单模单纤20公里、桌面式、DC5V电源供电传输波长1310nm-1550nm(发射-接收)

TX1-16V

16路(BMC)模拟视频+1路FC光口单模单纤20公里、桌面式、DC5V电源供电传输波长1310nm-1550nm(发射-接收)

TX1-16V1D

16路(BMC)模拟视频+1路FC光口+1路反向485数据单模单纤20公里、桌面式、DC5V电源供电传输波长1310nm-1550nm(发射-接收)

TX1-16V-1U

16路(BMC)模拟视频+1路FC光口单模单纤20公里、机架式、DC5V电源供电传输波长1310nm-1550nm(发射-接收)

TX1-16V1D-1U

16路(BMC)模拟视频+1路FC光口+1路反向485数据单模单纤20公里、机架式、DC5V电源供电传输波长1310nm-1550nm(发射-接收)

TX1-32V-1U

32路(BMC)模拟视频+1路FC光口单模单纤20公里、机架式、DC5V电源供电传输波长1310nm-1550nm(发射-接收)

TX1-32V1D-1U

32路(BMC)模拟视频+1路FC光口+1路反向485数据单模单纤20公里、机架式、DC5V电源供电传输波长1310nm-1550nm(发射-接收)


产品名称

16路视频光端机

产品型号

TX1-16V

产品描述

8路视频+1路反向数据非压缩实时传输数字光端机

端口描述

16个BNC视频接口+数据+1个FC单模单纤光口

物理规格

长*宽*高(mm)487x185x45

防雷等级

三级防雷

光纤类型

单模单纤

光纤接口

FC 圆型带螺纹

发射波长

1310nm

接收波长

1550nm

发射功率

-8dBm~-3dBm

接收灵敏度

< -35dBm

光饱和度

-3dB

光损耗

0.4dBm/km

光纤传输距离

单模传输20公里,多模传输500米

视频接口

BNC

视频输出阻抗

75Ω±5%(非平衡)

视频输出幅度

1.0Vpp±0.1V(典型峰-峰值)

视频带宽

≥8MHz

视频采样

15MHz高速采样

微分增益

<1%(典型值)

微分相位

<5°(典型值)

视频信噪比

≥ 50dB

数据接口

工业接线端子

数据协议信号

RS-485

波特率

2400bps/4800bps

工作温度

-40~85℃

相对湿度

0~95%(无冷凝结)

工作电压

AC90-260V

电源功耗

5W(Input:DC5V 1A)

平均无故障时间

≥10万小时

包装清单

发射机一台.接收机一台.电源适配器二个.使用手册一本.保修卡一份.合格证一份
