产品详情规格参数

产品介绍

· 品　　牌：拓轩

· 产品名称：8路视频光端机

· 产品型号：TX1-8V

· 外观尺寸：163x130x27（毫米）

· 类　　型：桌面式(可订做成上4U机架)

· 防雷等级：三级防雷

· 光纤类型：单模单纤

· 光纤接口：FC 圆型带螺纹

· 传输距离：0-20公里

· 工作温度：-40 ~ 85℃

· 工作电压：AC90 - 260V

· 电源功耗：5W（Input：DC5V 1A）

· 包装尺寸：290x230x80（毫米）

· 重　　量：1.5KG / 对

· 装箱清单：发射机一台，接收机一台，电源适配器二个，使用手册一本，保修卡一份，合格证一份.

产品特点

· 即插即用的设计使得安装简便易行，无需进行现场调节

· 8位数字编码及无压缩式视频传输

· 支持任何高分辩率视频信号

· 视频带宽：≥8MHz

· 自动兼容PAL 、NTSC 、SECAM 视频制式

· 带APC 电路，输出光功率恒定，动态范围大

· 千兆光纤传输，大容量，易升级和扩容

· 支持视频无损再生中继，使视频传输可达20公里以上

· 电源和光纤链路、数据状态指示的LED 可监视系统的运行状况

· 先进自适应技术，使用时无需进行现场的电气或光学调节

· 工业级设计，模块化设计使设备可靠灵活

· 外置电源、机壳设计外观独特

· 壁挂式或独立(放置于监控现场、室外或中心)

适用环境

· 长距离广播电视传输系统、城市智能交通监控系统（ITS）、平安城市

· 高速公路监控系统、电子道路监控、抓拍系统

· 大型厂矿企业安防监控系统、网络多功能系统

· 远程多媒体教学/ 校园监控、电视会议系统

· 长距离广播电视、高质量视音频传输系统

· 楼宇对讲、军事通信、军事监控

连接示意图

666 (1).jpg

666 (2).jpg

更多产品选型

型号	描述
TX1-2V	2路(BMC)模拟视频+1路FC光口、单模单纤、20公里、桌面式、DC5V电源供电，传输波长1310nm-1550nm(发射-接收)
TX1-2V1D	2路(BMC)模拟视频+1路FC光口+1路反向485数据、单模单纤、20公里、桌面式、DC5V电源供电，传输波长1310nm-1550nm(发射-接收)
TX1-4V	4路(BMC)模拟视频+1路FC光口、单模单纤、20公里、桌面式、DC5V电源供电，传输波长1310nm-1550nm(发射-接收)
TX1-4V1D	4路(BMC)模拟视频+1路FC光口+1路反向485数据、单模单纤、20公里、桌面式、DC5V电源供电，传输波长1310nm-1550nm(发射-接收)
TX1-8V	8路(BMC)模拟视频+1路FC光口、单模单纤、20公里、桌面式、DC5V电源供电，传输波长1310nm-1550nm(发射-接收)
TX1-8V1D	8路(BMC)模拟视频+1路FC光口+1路反向485数据、单模单纤、20公里、桌面式、DC5V电源供电，传输波长1310nm-1550nm(发射-接收)
TX1-16V	16路(BMC)模拟视频+1路FC光口、单模单纤、20公里、桌面式、DC5V电源供电，传输波长1310nm-1550nm(发射-接收)
TX1-16V1D	16路(BMC)模拟视频+1路FC光口+1路反向485数据、单模单纤、20公里、桌面式、DC5V电源供电，传输波长1310nm-1550nm(发射-接收)
TX1-16V-1U	16路(BMC)模拟视频+1路FC光口、单模单纤、20公里、机架式、DC5V电源供电，传输波长1310nm-1550nm(发射-接收)
TX1-16V1D-1U	16路(BMC)模拟视频+1路FC光口+1路反向485数据、单模单纤、20公里、机架式、DC5V电源供电，传输波长1310nm-1550nm(发射-接收)
TX1-32V-1U	32路(BMC)模拟视频+1路FC光口、单模单纤、20公里、机架式、DC5V电源供电，传输波长1310nm-1550nm(发射-接收)
TX1-32V1D-1U	32路(BMC)模拟视频+1路FC光口+1路反向485数据、单模单纤、20公里、机架式、DC5V电源供电，传输波长1310nm-1550nm(发射-接收)

产品名称	8路视频光端机
产品型号	TX1-8V
产品描述	8路视频+1路反向数据非压缩实时传输数字光端机

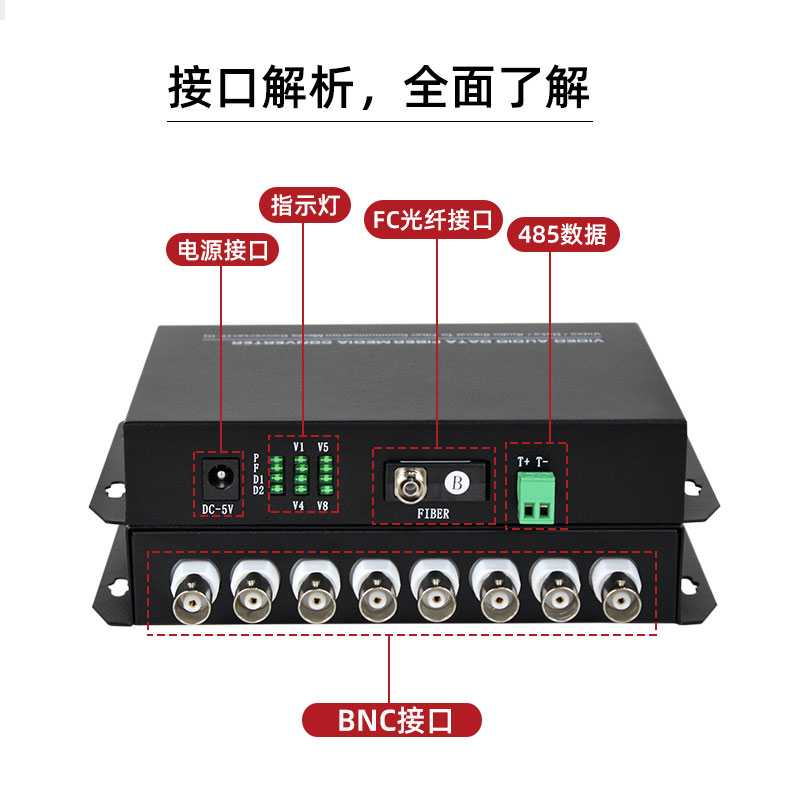

端口描述	8个BNC视频接口+数据+1个FC单模单纤光口
物理规格	长宽高(mm)163x130x27
防雷等级	三级防雷
光纤类型	单模单纤
光纤接口	FC 圆型带螺纹
发射波长	1310nm
接收波长	1550nm
发射功率	-8dBm～-3dBm
接收灵敏度	< -35dBm
光饱和度	-3dB
光损耗	0.4dBm/km
光纤传输距离	单模传输20公里,多模传输500米
视频接口	BNC
视频输出阻抗	75Ω±5%(非平衡)
视频输出幅度	1.0Vpp±0.1V(典型峰-峰值)
视频带宽	≥8MHz
视频采样	15MHz高速采样
微分增益	<1%(典型值)
微分相位	<5°(典型值)
视频信噪比	≥ 50dB
数据接口	工业接线端子
数据协议信号	RS-485
波特率	2400bps/4800bps
工作温度	-40～85℃
相对湿度	0～95%(无冷凝结)
工作电压	AC90-260V
电源功耗	5W(Input：DC5V 1A)
平均无故障时间	≥10万小时
包装清单	发射机一台.接收机一台.电源适配器二个.使用手册一本.保修卡一份.合格证一份
