产品介绍

·  品　　牌：拓轩

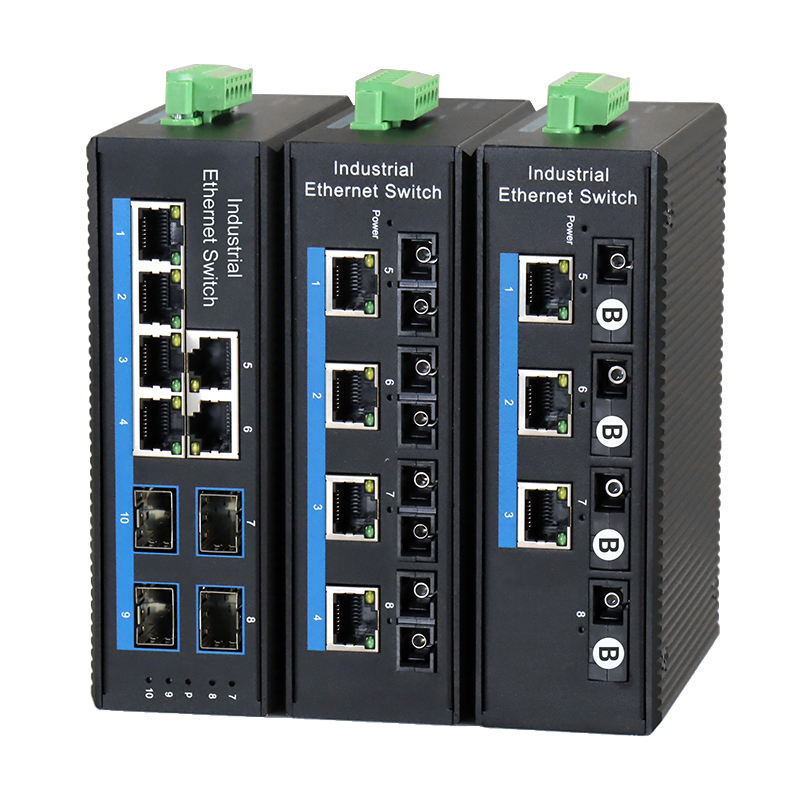

·  产品名称：工业级百兆千兆4光3电/4电/6电光纤交换机

·  类　　型：可定做POE供电，DIN导轨式

·  防雷等级：端口6KV防雷

·  网络端口：10/100/1000BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应

·  防护等级：IP40

·  输入电压：非POE:12V~52V，POE:48V~57V

·  工作温度：-40 ~ +85℃

·  包装类型：标准工厂包装

·  装箱清单：工业级交换机一台.使用手册、保修卡、合格证一份

产品特点

·  支持全双工或半双工模式，并带有自动协商能力

·  可定做POE智能供电，不烧设备

·  10Mbps，100Mbps，1000Mbps自动适应

·  支持2K MAC地址表和MAC地址过滤功能

·  网口支持全自动交叉识别，无需手动操作开关

·  内带存储转发机制，缓存1M，支持多种协议

·  雷击浪涌冲击防护(电源)：5000V(8/20μs)

·  通过继电器输出自动报警功能

·  冗余双直流电源宽范围输入过载保护

·  符合工业4级设计要求

·  IP40等级防护，波纹式高强度铝合金外壳，DIN导轨式安装

适用环境

·  广播电视传输系统城市智能交通监控系统（ITS）、平安城市

·  工业控制设备自动化

·  高速公路监控系统、电子道路监控、抓拍系统

·  大型厂矿企业自动控制系统、网络多功能系统

·  远程多媒体教学/ 校园监控、电视会议系统

·  长距离广播电视、高质量视音频传输系统

·  楼宇自动控制系统、军事通信 、军事监控

·  油田、水电站、电力系统控制自动化

安装

产品选型

产品名称：

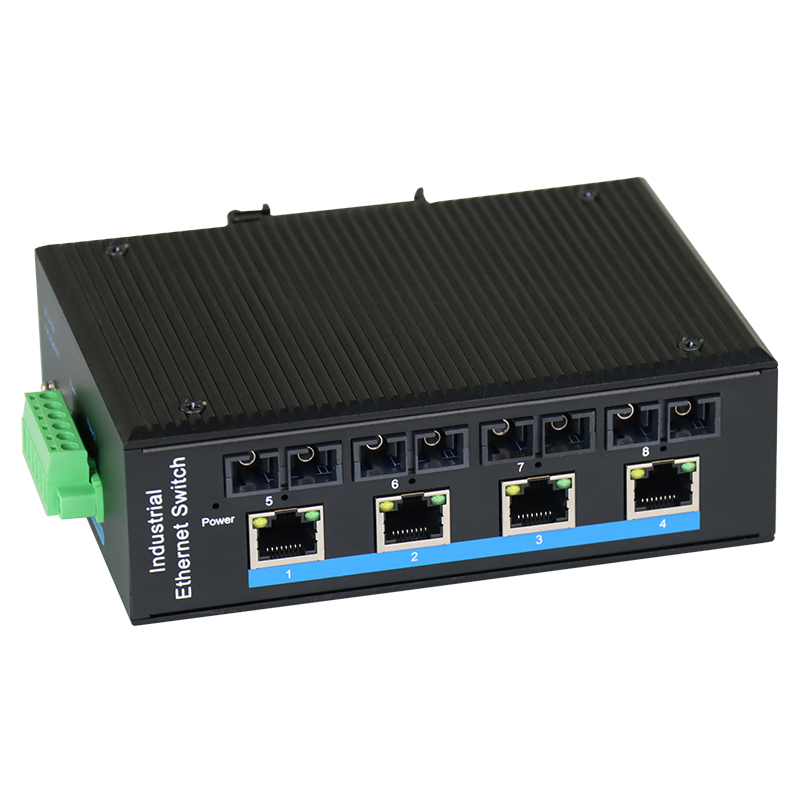

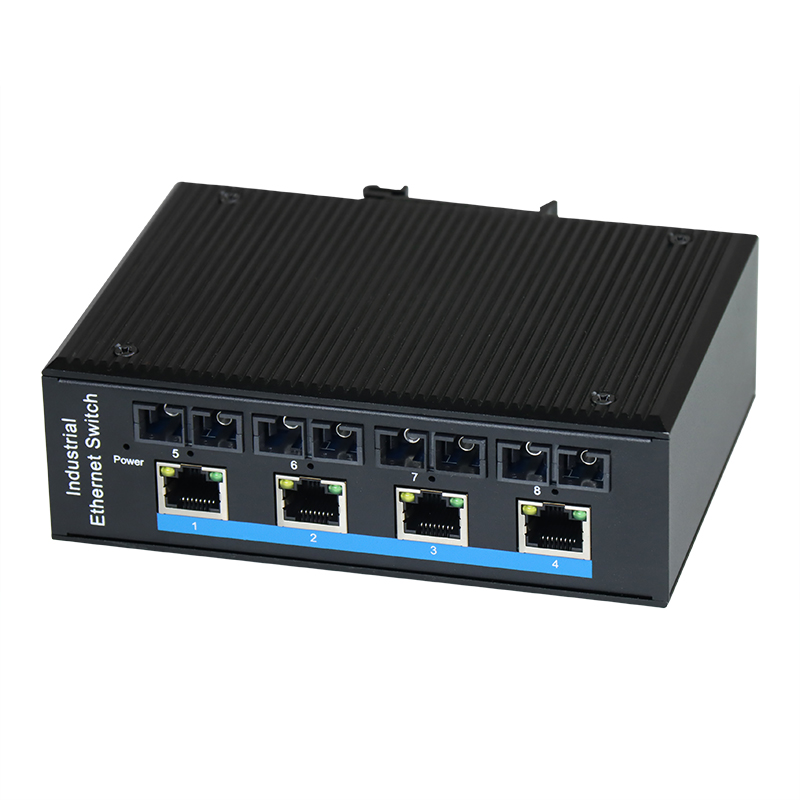

100M 4光4电工业级以太网交换机

产品型号：

TX8-4E4F-SC

产品描述：

4路百兆电口+4路百兆光口工业级以太网交换机
端口描述：

4个RJ45端口+4个光纤接口

RJ45端口：

10/100BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应

光纤端口：

100BaseFX端口（SC/FC/ST可选）

网络协议：

IEEE802.310BASE-TIEEE802.3i

10Base-T;IEEE802.3u;100Base-TX/FX;IEEE802.3x;

工作环境：

工作温度 ：-40～85 °C（-40～185 °F）

储存温度 :-40～85 °C（-40～185 °F）

相对湿度 :5%～95%(无凝露）

行业标准：

EMI ：FCC Part 15 Subpart B Class A，EN 55022 Class A

EMS:

IEC(EN)61000-4-2(ESD) : ±8kV接触放电,±15kV空气放电

IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz)

IEC(EN)61000-4-4(EFT) : 电源线:±4kV ; 数据线 : ±2kV

IEC(EN)61000-4-5(Surge) : 电源线 : ±4kV CM/±2kV DM ; 数据线 : ±2kV

IEC(EN)61000-4-6(射频传导) : 3V(10kHz～150kHz),10V(150kHz～80MHz)

IEC(EN)61000-4-16(共模传导) : 30V cont. 300V,1s

IEC(EN )61000-4-8

Shock ：IEC 60068-2-27

Freefall ：IEC 60068-2-32

Vibration ：IEC 60068-2-6

交换属性:

传输方式：存储转发             MAC地址 : 2K

缓存：1Mbit                    背板带宽：1.6G

交换时延：<5μs                功耗：<8W

电源:

输入电压 ：DC12-52V（双电源冗余备份）

接入端子 ：凤凰端子

支持双电源冗余

支持内置过流4.0A保护

支持反接保护

机械特性：

外壳：IP40防护等级，金属外壳
安装 ：DIN 卡轨式，壁挂式安装

散热方式：自然冷却，无风扇

重量 ：0.7Kg

尺寸 ：153 x 113 x 48 mm （宽 x 深 x 高）

LED 指标:

电源指示灯 ：PWR

接口指示灯 ：电口（Link）

防护等级：

IP40

认证:

通过认证 : CE、FCC、RohS、ISO9001：2008

工信部入网许可证 公安部检验报告

平均无故障时间:

300,000 小时

质保:

5年
