产品详情规格参数

产品介绍

· 品　　牌：拓轩

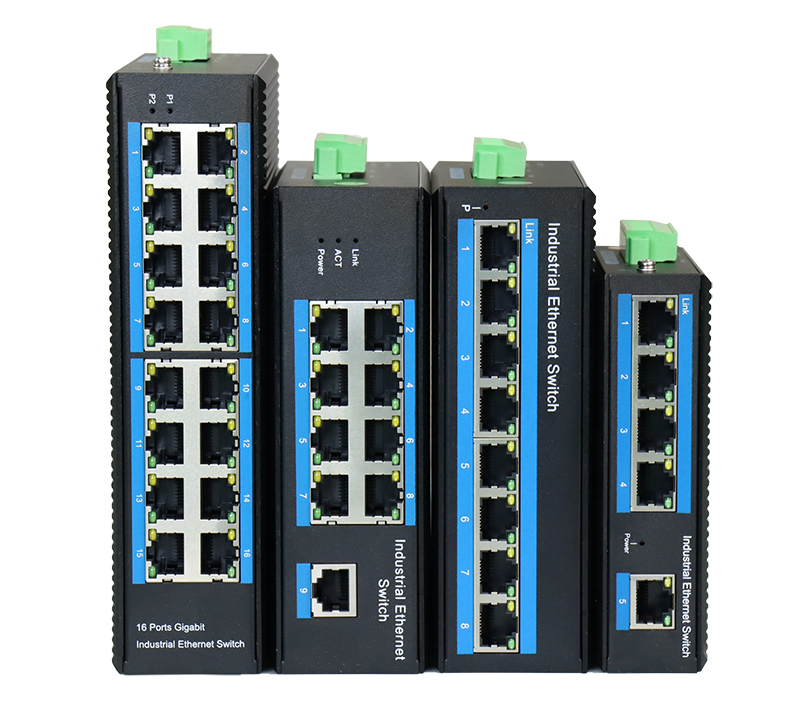

· 产品名称：工业级以太网交换机（工业POE交换机）

· 类　　型：网络交换机，带POE供电DIN导轨式交换机

· 防雷等级：端口6KV防雷

· 网络端口：10/100/1000BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应

· 防护等级：IP40

· 输入电压：非POE:12V~52V，POE:48V~57V

· 工作温度：-40 ~ +85℃

· 包装类型：标准工厂包装

· 装箱清单：工业级以太网交换机一台.使用手册、保修卡、合格证一份

产品特点

· 支持全双工或半双工模式，并带有自动协商能力

· 支持标准POE智能供电，不烧设备

· 10Mbps，100Mbps，1000Mbps自动适应

· 支持2K MAC地址表和MAC地址过滤功能

· 网口支持全自动交叉识别，无需手动操作开关

· 内带存储转发机制，缓存1M，支持多种协议

· 雷击浪涌冲击防护(电源)：5000V(8/20μs)

· 通过继电器输出自动报警功能

· 冗余双直流电源宽范围输入过载保护

· 符合工业4级设计要求

· IP40等级防护，波纹式高强度铝合金外壳，DIN导轨式安装

适用环境

· 广播电视传输系统城市智能交通监控系统（ITS）、平安城市

· 工业控制设备自动化

· 高速公路监控系统、电子道路监控、抓拍系统

· 大型厂矿企业自动控制系统、网络多功能系统

· 远程多媒体教学/ 校园监控、电视会议系统

· 长距离广播电视、高质量视音频传输系统

· 楼宇自动控制系统、军事通信、军事监控

· 油田、水电站、电力系统控制自动化

安装实例

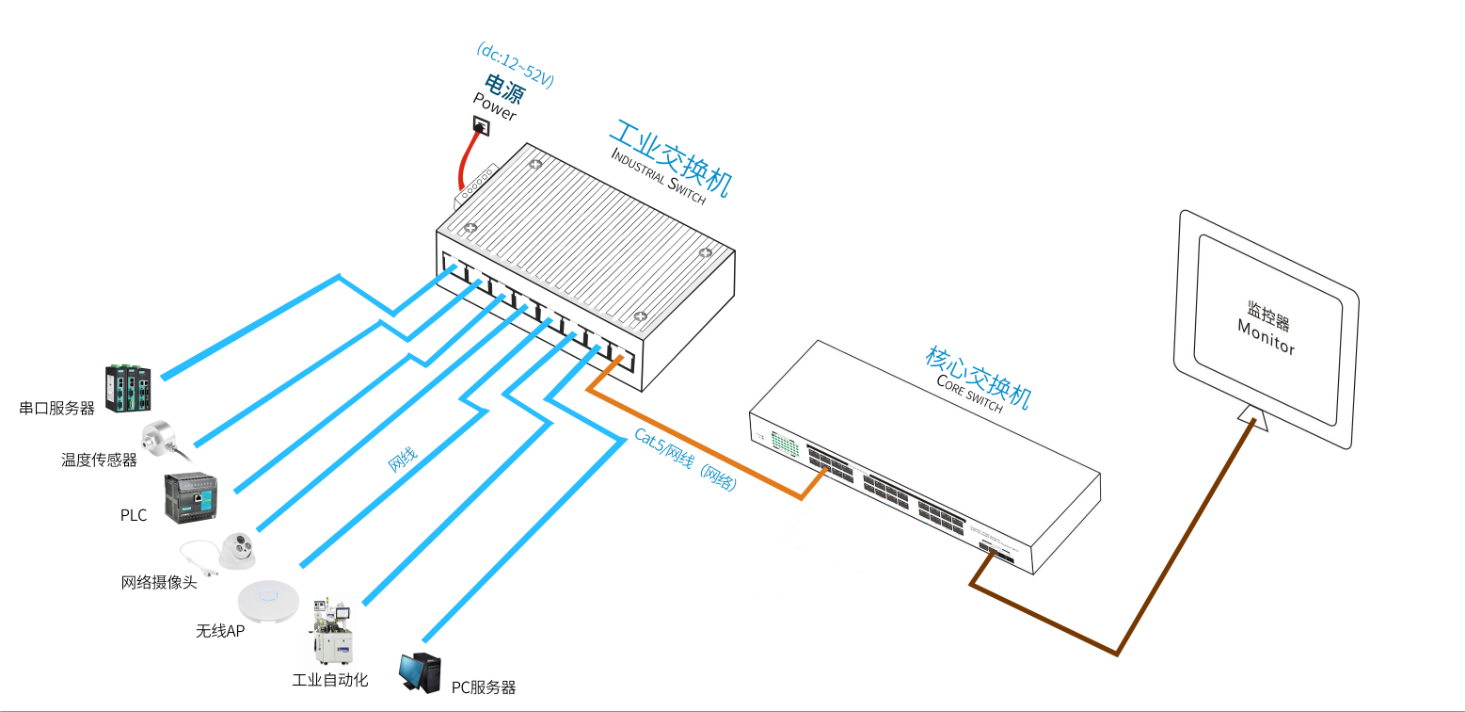

非POE连接

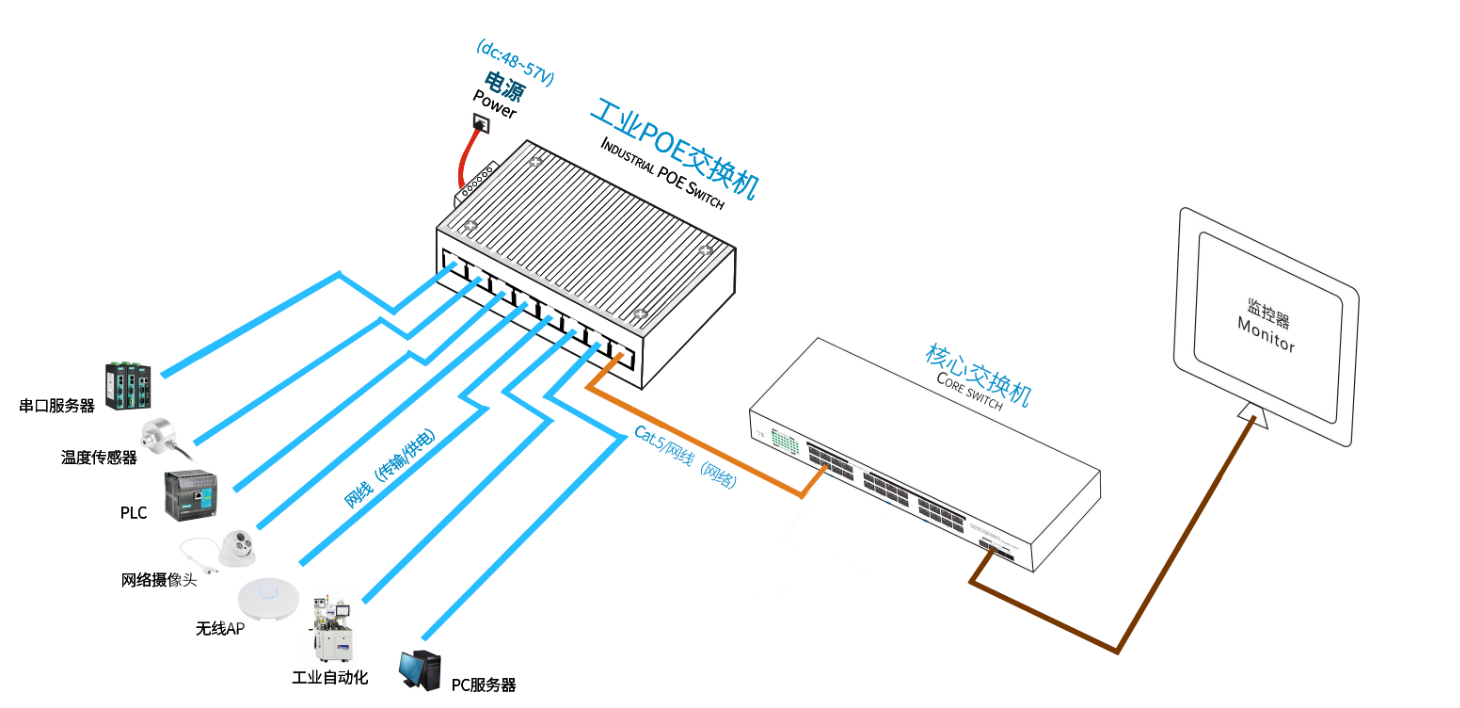

POE连接


产品选型

型号	描述
TX8-5E	工业级百兆5口百兆以太网交换机、导轨式、DC12-52V供电-宽温（-40℃-85℃）-公安部检验报告-工信部入网许可证。出货不含电源
TX8-8E	工业级百兆8口百兆以太网交换机、导轨式、DC12-52V供电-宽温（-40℃-85℃）-公安部检验报告-工信部入网许可证。出货不含电源
TX8-9E	工业级百兆9口以太网交换机、导轨式、DC12-52V供电-宽温（-40℃-85℃）-公安部检验报告-工信部入网许可证。出货不含电源
TX8-16E	工业级百兆16口以太网交换机、导轨式、DC12-52V供电-宽温（-40℃-85℃）-公安部检验报告-工信部入网许可证。出货不含电源
TX8-5G	工业级千兆5口以太网交换机、导轨式、DC12-52V供电-宽温（-40℃-85℃）-公安部检验报告-工信部入网许可证。出货不含电源
TX8-8G	工业级千兆8口以太网交换机、导轨式、DC12-52V供电-宽温（-40℃-85℃）-公安部检验报告-工信部入网许可证。出货不含电源
TX8-16G	工业级千兆5口以太网交换机、导轨式、DC12-52V供电-宽温（-40℃-85℃）-公安部检验报告-工信部入网许可证。出货不含电源
TX8-5EP	工业级百兆5口POE以太网交换机、导轨式、DC48-52V供电-宽温（-40℃-85℃）-公安部检验报告-工信部入网许可证。出货不含电源
TX8-8EP	工业级百兆8口POE以太网交换机、导轨式、DC48-52V供电-宽温（-40℃-85℃）-公安部检验报告-工信部入网许可证。出货不含电源
TX8-9EP	工业级百兆9口POE以太网交换机、导轨式、DC48-52V供电-宽温（-40℃-85℃）-公安部检验报告-工信部入网许可证。出货不含电源
TX8-5GP	工业级千兆5口POE以太网交换机、导轨式、DC48-52V供电-宽温（-40℃-85℃）-公安部检验报告-工信部入网许可证。出货不含电源
TX8-8GP	工业级千兆8口POE以太网交换机、导轨式、DC48-52V供电-宽温（-40℃-85℃）-公安部检验报告-工信部入网许可证。出货不含电源

技术规格

产品名称	工业级以太网交换机
产品描述	1路百兆/千兆上联口+4~16路百兆/千兆下联口工业级交换机
端口描述	5~16个RJ45网络端口
防雷等级	端口6KV防雷
网络协议	IEEE802.310BASE-TIEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab1000Base-T; IEEE802.3z1000Base-X;IEEE802.3x; IEEE802.3af, IEEE802.3at
RJ45端口	10/100/1000BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应
双绞线	10BASE-T: Cat3,4,5 UTP(≤100 meter) 100BASE-TX: Cat5 or later UTP(≤100 meter) 1000BASE-TX: Cat6 or later UTP(≤100 meter)
包缓冲区	百兆：0.68Mbit 千兆：1.6Mbit
MAC地址表	百兆：2K/千兆：4K
防护等级	IP40
电源指示灯	PWR
接口指示灯	电口（Link）
输入电压	非POE:12V~52V，POE:48V~57V（双电源冗余备份）
接入端子	凤凰端子
电源防护	支持双电源冗余支持内置过流4.0A保护支持反接保护
工作温度	-40～85 °C（-40～185 °F）
储存温度	-40～85 °C（-40～185 °F）
相对湿度	5%～95%(无凝露）
端口功率	15.4W
理论防静电	8KV
延迟时间	<3us
整机包转发率	百兆：0.744Mpps/千兆：7.44Mpps
检测证书	CCC国家强制性产品认证证书
行业标准	EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC(EN)61000-4-5(Surge):电源线:±4kV CM/±2kV DM;数据线:±2kV IEC(EN)61000-4-6(射频传导):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 Freefall：IEC 60068-2-32 Vibration：IEC 60068-2-6
外壳材质	铝合金材质
安装方式	DIN卡轨式，壁挂式安装
工作电压	非POE:12V~52V，POE:48V~57V
平均无故障时间	≥10万小时
包装清单	工业级以太网交换机一台.使用手册、保修卡、合格证一份
售后服务	一个月包退换，五年质保，终身维护
服务热线	0755-89689039
