产品详情规格参数

产品介绍

· 品　　牌：拓轩

· 产品名称：工业级光纤交换机、收发器

· 类　　型：非管理型DIN导轨式

· 光纤类型：单模单纤/双纤（可选）

· 光纤接口：SC/FC/ST/SFP光接口

· 传输距离：20KM/40KM/60KM/80KM/100KM（可选）

· 防雷等级：端口6KV防雷

· 网络端口：10/100/1000BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应

· 防护等级：IP40

· 输入电压：非POE:12V~52V，POE:48V~57V

· 工作温度：-40 ~ +85℃

· 包装类型：标准工厂包装

· 装箱清单：工业级光纤收发器一台.使用手册、保修卡、合格证一份

产品特点

· 支持全双工或半双工模式，并带有自动协商能力

· 10Mbps、100Mbps、1000Mbps自动适应

· 支持4K/8K MAC地址表和MAC地址过滤功能

· 网口支持全自动交叉识别，无需手动操作开关

· 内带存储转发机制，缓存1.6M，支持多种协议

· 雷击浪涌冲击防护(电源)：5000V(8/20μs)

· 通过继电器输出自动报警功能

· 冗余双直流电源宽范围输入过载保护

· 符合工业4级设计要求

· IP40等级防护，波纹式高强度铝合金外壳，DIN导轨式安装

· 即插即用的设计使得安装简便易行，无需进行现场调节

· 工业级光模块，数据传输稳定，抗干扰强

· 方便现场布线，维护简单，传输性能好，容量大

适用环境

· 广播电视传输系统城市智能交通监控系统（ITS）、平安城市

· 工业控制设备自动化

· 高速公路监控系统、电子道路监控、抓拍系统

· 大型厂矿企业自动控制系统、网络多功能系统

· 远程多媒体教学/ 校园监控、电视会议系统

· 长距离广播电视、高质量视音频传输系统

· 楼宇自动控制系统、军事通信、军事监控

· 油田、水电站、电力系统控制自动化

安装实例

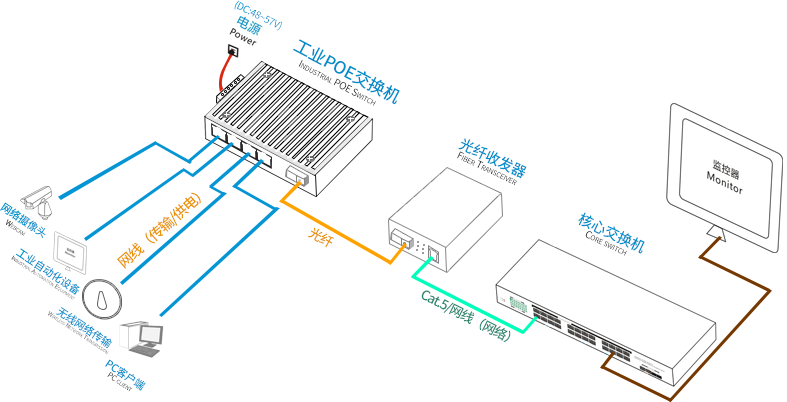

POE连接

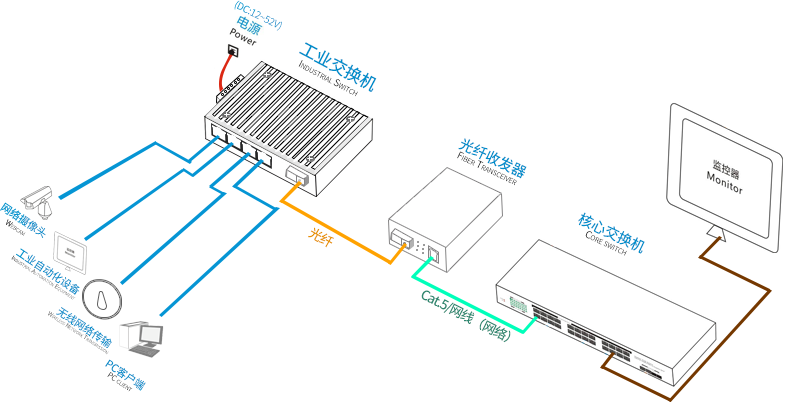

非POE连接


百兆系列产品选型

型号	描述
TX8-1GE1GF-SC	1个千兆光+1个千兆电、SC接口、单模单纤/双纤可选、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-2GE1GF-SC	1个千兆光+2个千兆电、SC接口、单模单纤/双纤可选、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-4GE1GF-SC	1个千兆光+4个千兆电、SC接口、单模单纤/双纤可选、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-8GE1GF-SC	1个千兆光+8个千兆电、SC接口、单模单纤/双纤可选、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-1GE1GF-SFP	1个千兆光+1个千兆电、SFP接口、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和不含电源
TX8-2GE1GF-SFP	1个千兆光+2个千兆电、SFP接口、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和不含电源
TX8-4GE1GF-SFP	1个千兆光+4个千兆电、SFP接口、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和不含电源
TX8-8GE1GF-SFP	1个千兆光+8个千兆电、SFP接口、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和不含电源

千兆系列产品选型

型号	描述
TX8-1GE1GF-SC	1个千兆光+1个千兆电、SC接口、单模单纤/双纤可选、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-2GE1GF-SC	1个千兆光+2个千兆电、SC接口、单模单纤/双纤可选、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-4GE1GF-SC	1个千兆光+4个千兆电、SC接口、单模单纤/双纤可选、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-8GE1GF-SC	1个千兆光+8个千兆电、SC接口、单模单纤/双纤可选、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-1GE1GF-SFP	1个千兆光+1个千兆电、SFP接口、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和不含电源
TX8-2GE1GF-SFP	1个千兆光+2个千兆电、SFP接口、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和不含电源
TX8-4GE1GF-SFP	1个千兆光+4个千兆电、SFP接口、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和不含电源
TX8-8GE1GF-SFP	1个千兆光+8个千兆电、SFP接口、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和不含电源

技术规格

产品名称	千兆工业级光纤收发器
产品描述	1~8路电口+1~2光纤口工业级光纤交换机、收发器
端口描述	1~8个RJ45端口、1~2路光纤接口
防雷等级	端口6KV防雷
网络协议	IEEE802.310BASE-TIEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab1000Base-T; IEEE802.3z1000Base-X;IEEE802.3x; IEEE802.3af, IEEE802.3at
RJ45端口	10/100/1000BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应
双绞线	10BASE-T: Cat3,4,5 UTP(≤100 meter) 100BASE-TX: Cat5 or later UTP(≤100 meter) 1000BASE-TX: Cat5 or later UTP(≤100 meter)
包缓冲区	1.6Mbit
MAC地址表	2K/8K
防护等级	IP40
光纤端口	10/100/1000BaseFX端口（SC/FC/SFP可选）
接口指示灯	电口/光口（Link/ACT）
输入电压	非POE:12V~52V，POE:48V~57V（双电源冗余备份）
接入端子	凤凰端子
电源防护	支持双电源冗余支持内置过流4.0A保护支持反接保护
工作温度	-40～85 °C（-40～185 °F）
储存温度	-40～85 °C（-40～185 °F）
相对湿度	5%～95%(无凝露）
整机功耗	<3W
理论防静电	8KV
延迟时间	<3us
整机包转发率	7.44Mpps/14.88Mpps
背板总带宽	10G
检测证书	CCC国家强制性产品认证证书
行业标准	EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC(EN)61000-4-5(Surge):电源线:±4kV CM/±2kV DM;数据线:±2kV IEC(EN)61000-4-6(射频传导):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 Freefall：IEC 60068-2-32 Vibration：IEC 60068-2-6
光缆	多模：850nm 0～550M 1310nm 0～2KM 单模：1310nm 0～40KM 1550nm 0～100KM
外壳材质	铝合金材质
安装方式	DIN卡轨式，壁挂式安装
平均无故障时间	≥10万小时
包装清单	工业级光纤收发器一台.使用手册、保修卡、合格证一份
售后服务	一个月包退换，五年质保，终身维护
服务热线	0755-89689039
