产品详情规格参数

产品介绍

· 品　　牌：拓轩

· 产品名称：工业级百兆千兆多光多电光纤交换机

· 类　　型：可定做POE供电，DIN导轨式

· 防雷等级：端口6KV防雷

· 网络端口：10/100/1000BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应

· 防护等级：IP40

· 输入电压：非POE:12V~52V，POE:48V~57V

· 工作温度：-40 ~ +85℃

· 包装类型：标准工厂包装

· 装箱清单：工业级交换机一台.使用手册、保修卡、合格证一份

产品特点

· 支持全双工或半双工模式，并带有自动协商能力

· 可定做POE智能供电，不烧设备

· 10Mbps，100Mbps，1000Mbps自动适应

· 支持2K MAC地址表和MAC地址过滤功能

· 网口支持全自动交叉识别，无需手动操作开关

· 内带存储转发机制，缓存1M，支持多种协议

· 雷击浪涌冲击防护(电源)：5000V(8/20μs)

· 通过继电器输出自动报警功能

· 冗余双直流电源宽范围输入过载保护

· 符合工业4级设计要求

· IP40等级防护，波纹式高强度铝合金外壳，DIN导轨式安装

适用环境

· 广播电视传输系统城市智能交通监控系统（ITS）、平安城市

· 工业控制设备自动化

· 高速公路监控系统、电子道路监控、抓拍系统

· 大型厂矿企业自动控制系统、网络多功能系统

· 远程多媒体教学/ 校园监控、电视会议系统

· 长距离广播电视、高质量视音频传输系统

· 楼宇自动控制系统、军事通信、军事监控

· 油田、水电站、电力系统控制自动化

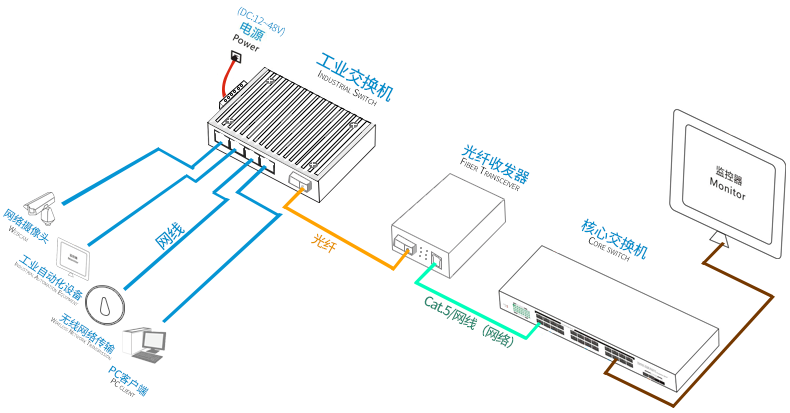

安装


百兆系列产品选型

型号	描述
TX8-4E2F-SC-A/B	2个百兆光+4个百兆电、SC接口、单模单纤、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-6E2F-SC-A/B	2个百兆光+6个百兆电、SC接口、单模单纤、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-4E2F-SC20	2个百兆光+4个百兆电、SC接口、单模双纤、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-6E2F-SC20	2个百兆光+6个百兆电、SC接口、单模双纤、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-4E2FP-SC-A/B	2个百兆光+4个POE百兆电、SC接口、单模单纤、20公里、导轨式、DC48-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-6E2FP-SC-A/B	2个百兆光+6个POE百兆电、SC接口、单模单纤、20公里、导轨式、DC48-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-4E2FP-SC20	2个百兆光+4个POE百兆电、SC接口、单模双纤、20公里、导轨式、DC48-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-6E2FP-SC20	2个百兆光+6个POE百兆电、SC接口、单模双纤、20公里、导轨式、DC48-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源

千兆系列产品选型

型号	描述
TX8-4GE2GF-SC-A/B	2个千兆光+4个千兆电、SC接口、单模单纤、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-8GE2GF-SC-A/B	2个千兆光+8个千兆电、SC接口、单模单纤、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-4GE2GF-SFP	2个千兆光+4个千兆电、SFP接口、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和电源
TX8-8GE2GF-SFP	2个千兆光+8个千兆电、SFP接口、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和电源
TX8-16E2GF-SFP	2个千兆光+16个百兆电、SFP接口、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和不含电源
TX8-16GE2GF-SFP	2个千兆光+16个千兆电、SFP接口、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和不含电源
TX8-4GE2GFP-SC-A/B	2个千兆光+4个POE千兆电、SC接口、单模单纤、20公里、导轨式、DC48-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-8GE2GFP-SC-A/B	2个千兆光+8个POE千兆电、SC接口、单模单纤、20公里、导轨式、DC48-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-4GE2GFP-SFP	2个千兆光+4个POE千兆电、SFP接口、20公里、导轨式、DC48-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和电源
TX8-8GE2GFP-SFP	2个千兆光+8个POE千兆电、SFP接口、20公里、导轨式、DC48-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和电源

技术规格

POE支持

可定做

背板总带宽

4.56Gbps

整机包转发率

2.261Mpps

接口参数

光纤端口：100BaseFX 端口 1000BaseFX 端口（SC/FC/ST 可选）

RJ45 端口：10/100BaseT（X）自动侦测，全/ 半双工 MDI/MDI-X 自适应

接口参数

光纤端口：100BaseFX 端口（SC/FC/ST 可选）

RJ45 端口：10/100BaseT（X）自动侦测，全/ 半双工 MDI/MDI-X 自适应

产品属性

应用层级：二层

MAC 表：2K

包缓冲区：512K

延迟时间：<3μs

交换方式：存储 - 转发

功耗：〈3W

LED 指标

电源指示灯：PWR

接口指示灯：电口、光口（Link/ACT）

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab 1000Base- T; IEEE802.3z 1000Base-X ; IEEE802.3x

电源特性

输入电压：非POE：DC12-52V ， POE：DC48-57V

接入端子：凤凰端子（工业端子）

雷击浪涌冲击防护 ( 电源 )：5000A(8/20μs)

支持双电源冗余

支持内置过流 4.0A

保护支持反接保护

机械特性

外壳：IP40 防护等级，

安装：DIN 卡轨式，壁挂式安装

散热方式：内置散热片散热，无风扇静音设计

尺寸：148*107*53.5mm（长 x 宽 x 高）

重量：0.65Kg

工作环境

工作温度： -40 ～ 85 ° C（-40 ～ 185 ° F）

储存温度 : -40 ～ 85 ° C（-40 ～ 185 ° F）

相对湿度 : 5% ～ 95%( 无凝露）

行业标准

Shock ：IEC 60068-2-27

Freefall ：IEC 60068-2-32

Vibration ：IEC 60068-2-6

EMI ：FCC Part 15 Subpart B Class A，EN 55022 Class A

EMC : IEC(EN)61000-4-2(ESD) : ±8kV 接触放电 ,±15kV 空气放电

IEC(EN)61000-4-3(RS) : 10V/m(80 ～ 1000MHz)

IEC(EN)61000-4-4(EFT) : 电源线 : ±4kV ; 数据线 : ±2kV

IEC(EN)61000-4-5(Surge) : 电源线 : ±4kV CM/±2kV DM ; 数据线 : ±2kV

IEC(EN)61000-4-6( 射频传导 ) : 3V(10kHz ～ 150kHz),10V(150kHz ～ 80MHz)

IEC(EN)61000-4-16( 共模传导 ) : 30V cont. 300V,1s

IEC(EN )61000-4-8

无故障时间

平均 300,000 小时

保修

5年

百兆系列产品选型

型号	描述
TX8-4E2F-SC-A/B	2个百兆光+4个百兆电、SC接口、单模单纤、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-6E2F-SC-A/B	2个百兆光+6个百兆电、SC接口、单模单纤、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-4E2F-SC20	2个百兆光+4个百兆电、SC接口、单模双纤、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-6E2F-SC20	2个百兆光+6个百兆电、SC接口、单模双纤、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-4E2FP-SC-A/B	2个百兆光+4个POE百兆电、SC接口、单模单纤、20公里、导轨式、DC48-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-6E2FP-SC-A/B	2个百兆光+6个POE百兆电、SC接口、单模单纤、20公里、导轨式、DC48-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-4E2FP-SC20	2个百兆光+4个POE百兆电、SC接口、单模双纤、20公里、导轨式、DC48-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-6E2FP-SC20	2个百兆光+6个POE百兆电、SC接口、单模双纤、20公里、导轨式、DC48-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源

千兆系列产品选型

型号	描述
TX8-4GE2GF-SC-A/B	2个千兆光+4个千兆电、SC接口、单模单纤、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-8GE2GF-SC-A/B	2个千兆光+8个千兆电、SC接口、单模单纤、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-4GE2GF-SFP	2个千兆光+4个千兆电、SFP接口、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和电源
TX8-8GE2GF-SFP	2个千兆光+8个千兆电、SFP接口、20公里、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和电源
TX8-16E2GF-SFP	2个千兆光+16个百兆电、SFP接口、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和不含电源
TX8-16GE2GF-SFP	2个千兆光+16个千兆电、SFP接口、导轨式、DC12-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和不含电源
TX8-4GE2GFP-SC-A/B	2个千兆光+4个POE千兆电、SC接口、单模单纤、20公里、导轨式、DC48-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-8GE2GFP-SC-A/B	2个千兆光+8个POE千兆电、SC接口、单模单纤、20公里、导轨式、DC48-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含电源
TX8-4GE2GFP-SFP	2个千兆光+4个POE千兆电、SFP接口、20公里、导轨式、DC48-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和电源
TX8-8GE2GFP-SFP	2个千兆光+8个POE千兆电、SFP接口、20公里、导轨式、DC48-52V供电-宽温（-40℃-85℃）公安部检验报告-工信部入网许可证，出货不含光模块和电源
